儀器所屬分類：產品中心 => 電工類儀器儀表 => 示波器
TEKTRONIX 泰克
TEKTRONIX 泰克DPO70000SX ATI 高性能示波器 產品簡介：
產品型號：DPO70000SX
產品品牌：TEKTRONIX 泰克
產品類別：示波器
產品備注：ATI 高性能示波器

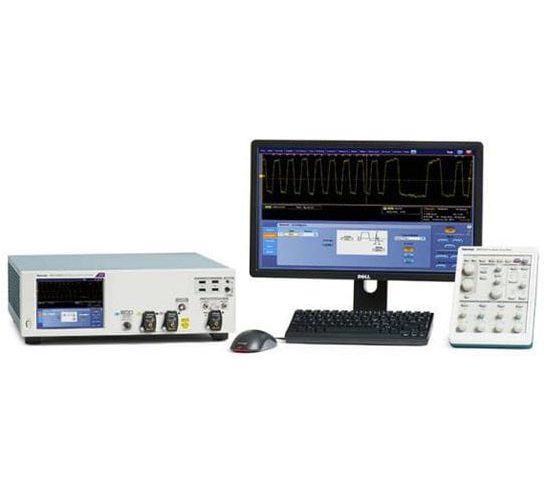

TEKTRONIX 泰克DPO70000SX ATI 高性能示波器 產品概述：
DPO70000SX ATI 高性能示波器可提供準確的高速信號行為捕獲，以證明、驗證和檢定您的下一代設計。 捕獲可達 70 GHz 具有低噪聲和高保真度的信號，從而確保準確地測量您的信號的真實特征。
TEKTRONIX 泰克DPO70000SX ATI 高性能示波器 產品特點：
信號完整性高。
DPO70000SX系列，極高的信號完整性
ATI 技術處于信號保真度的前沿，可最大限度地減少噪聲，為下一代設計提供準確的測量結果。
特點
低噪聲 ATI 結構
高性能觸發系統可隔離信號缺陷
嚴格的定時精度
精確的時基精度
通道間時滯/定時
多臺設備系統定時精度和穩定性
使用 DPO7OE1 光探頭 進行低噪聲光測量
靈活、 多功能、 可擴展。

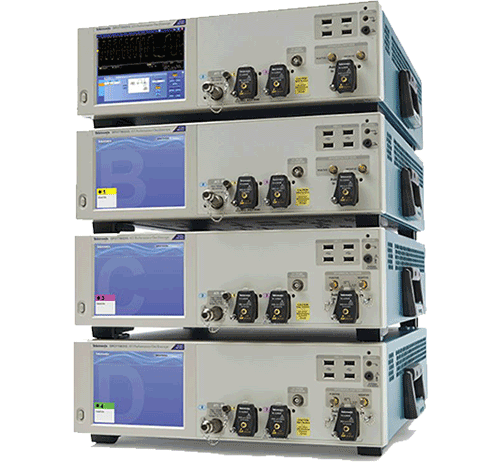

創新 UltraSync 架構可提供配置靈活性，讓您輕松添加采集通道并保持通道間定時精度。
特點
單獨部署設備
輕松聚合為一個多臺設備系統
快速重新配置系統
使用 DPO7OE1/DPO7OE2 探頭 配置多達 16 個同步光采集通道

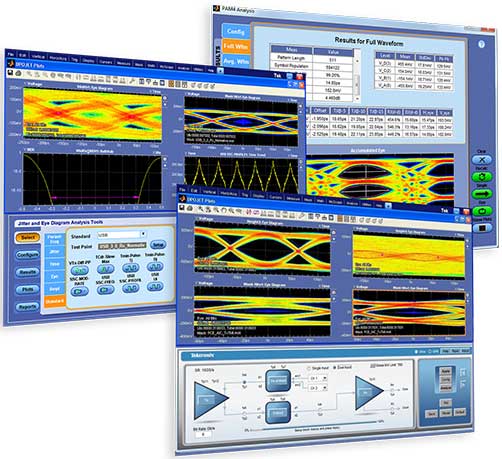

測量和分析工具可讓您隨時了解信號狀況。
DPO70000SX 的應用支持包可提供驗證和證明您的全新設計所需的自動一致性測試、富有洞察力的調試工具和廣泛的信號連接選項。
特點
DPOJET：全面靈活的測量工具
SDLA：強大全面的工具，用于分析和補償串行數據鏈路中的信號影響
簡單而廣泛的 PAM4 分析 – 無需外部 CR
支持完整的 Gen3/Gen4+ 標準
自動一致性測試可獲得完整、可靠且可重復的結果
功能強大的調試工具可迅速發現/解決設計挑戰
立即了解技術訣竅 。
泰克應用工程團隊在現場提供測量連接、示波器操作和分析工具見解方面的專家級支持。 在您的實驗室或生產過程中，從引進到采用再到整合高度復雜的測量流程，我們隨時為您提供幫助。
特點
多級服務，包括提供全面保護的金級服務
獲取安裝幫助、培訓和問題解決支持
全球技術支持中心提供對中央知識庫的實時訪問
| 型號 | 說明 | 模擬帶寬 | 采樣率 | 記錄長度 | 模擬通道 |
| DPS73308SX | 雙單元系統 | 33 GHz | 100 GS/s，50 GS/s | 62.5M 點 – 1G 點 | 33 GHz 時為 4 通道，23 GHz 時為 8 通道（屏幕上最多顯示 4 組數據，其他數據通過程序界面顯示） |
| DPO72304SX | 單臺設備 | 23 GHz | 100 GS/s，50 GS/s | 62.5M 點 – 1G 點 | 2 通道為 23 GHz，4 通道為 23 GHz |
| DPO73304SX | 單臺設備 | 33 GHz | 100 GS/s，50 GS/s | 62.5M 點 – 1G 點 | 33 GHz 時為 2，23 GHz 時為 4 |
| DPO77002SX | 單臺設備 | 70 GHz | 200 GS/s，100 GS/s | 62.5M 點 – 1G 點 | 70 GHz 下為 1，33 GHz 下為 2 |
| DPO75002SX | 單臺設備 | 50 GHz | 200 GS/s，100 GS/s | 62.5M 點 – 1G 點 | 50 GHz 時為 1，33 GHz 時為 2 |
| DPS77004SX | 雙單元系統 | 70 GHz | 200 GS/s，100 GS/s | 62.5M 點 – 1G 點 | 70 GHz 下為 2，33 GHz 下為 4 |
| DPS75004SX | 雙單元系統 | 50 GHz | 200 GS/s，100 GS/s | 62.5M 點 – 1G 點 | 50 GHz 下為 2，33 GHz 下為 4 |
| DPO71304SX | Single-unit | 13 GHz | 100 GS/s, 50 GS/s | 62.5M points – 1G points | 2 at 13 GHz, 4 at 13 GHz |
| DPO71604SX | Single-unit | 16 GHz | 100 GS/s, 50 GS/s | 62.5M points – 1G points | 2 at 16 GHz, 4 at 16 GHz |
 |
|
