儀器所屬分類：產品中心 => 氣體檢測儀 => 甲烷遙測儀

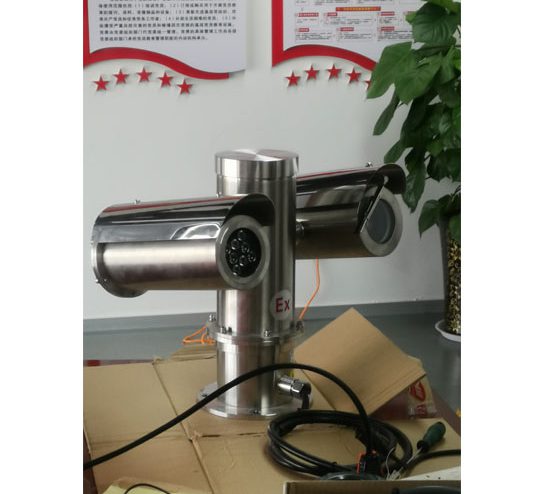

BTS-PL-EX燃氣廠站固定式激光甲烷云臺遙測儀 產品簡介：
工業生產中的許多重要設備是在高溫高壓狀況下工作的，潛伏著一些易燃，易爆危險，要求對生產過程中進行嚴格的在線監測，及時消除隱患。使用激光甲烷能檢測產品傳送管道，耐火及絕熱材料、各種反應爐腐蝕、破裂、減薄、堵塞以及泄露有關信息，可快速而準確地得到設備和材料表面二維甲烷數據實時檢測分布。燃氣電廠用激光甲烷遙測儀檢測甲烷泄露，安全閥與凝氣閥的泄露，機組管道漏失等，能早期迅速準確地找出泄漏點。
BTS-PL-EX激光甲烷遙測儀系統探測儀為自主研發，是基于激光甲烷吸收光譜（TDLAS）探測技術實現對場站等燃氣設施甲烷（天然氣）泄露的遠距離遙測，通過將激光甲烷探測器安裝云臺上，而云臺按照設定的路徑和程序旋轉掃描探測激光甲烷泄露。固定式探頭只能控制在一定的區域范圍，而系統可以作為場站固定式探頭的盲區的有效補充和加強。
（云臺式）激光甲烷遙測儀對站場周圍的甲烷氣體濃度進行長期、自動、可視化、遠距離監控，并對監控所得的濃度數據進行存儲與分析，當檢測到現場的甲烷氣體濃度異常或變化趨勢異常時，系統將給予警示，管理采取既已制定的預案進行應對。
BTS-PL-EX燃氣廠站固定式激光甲烷云臺遙測儀 工作原理：
原理本品充分利用了甲烷氣體對某一特定波長激光的吸收特性，采用可調諧半導體激光光譜吸收技術（TDLAS）。該技術是一種高分辨率的氣體分子吸收光譜技術，利用半導體激光器良好的單色性和可調制特性，可以實現對特定氣體（如甲烷）吸收譜線進行分析（被稱為高分辨的“單線吸收光譜”），同時可避免背景氣體的交叉干擾。
當激光束指向探測目標如氣體管道、工藝設施時，將從目標物反射回散射的激光，探測器接收到反射回的激光并測量其吸收率，以此來判斷是否產生泄露。
設備可測量分布于設備與測量點路徑之間的甲烷氣體濃度，但測試結果無法體現出待測氣體所在光路中的具體位置。
測量值采用“甲烷柱密度值”為計量單位（ppm-m），即：甲烷氣團濃度×氣團厚度（ppm-m）。例如，甲烷氣體濃度為100ppm且甲烷的線性厚度為1m時和甲烷氣體濃度為200ppm且甲烷的線性厚度為0.5m時，都會顯示100ppm·m。因為100ppm x 1m =200ppm x 0.5m= 100ppm·m。如圖：
BTS-PL-EX燃氣廠站固定式激光甲烷云臺遙測儀 產品優勢：
壽命長
本設備檢測原理為物理變化，檢測過程對核心器件無消耗，產品壽命完全取決于電子器件的自然壽命。
本設備的核心元件特別是激光檢測元件在生產過程中均經過嚴格的老化篩選，對于“體質較弱”的元件，在生產檢驗過程就會被淘汰，因此，在正常工作條件下，核心檢測部件壽命超過5年。
免設定
本設備備原則上無需定期校準。本方案設備具有自校準功能，系統每做一次檢測，軟件都會進行一次“0”點校準，因此沒有“0”點漂移現象，保證設備的高可靠性。
精度高
原理上設備精度可達10ppm.m，即0.001%.m，在云臺式設備上，為了保證設備的可靠性，避免誤報，將設備精度調試在100ppm.m，即0.01%.m 。
監測范圍大
一臺設備可實現大范圍的區域泄漏監測。
可設定重點監測區域
在程序中進行設定，對重點監測區域進行重點監測。
無交叉干擾
激光光譜與普通的紅外光源光譜相比具有窄線寬特性，因此激光光譜只對要檢測的目標氣體（本方案為甲烷）有反應，其它任何氣體（包括水和粉塵）對檢測光無干擾。
提供整體解決方案，軟件和硬件共同提供，數據連接
方便可靠，用戶可以無需與多家供應商聯系和協調
完全為客戶定制，擁有專屬自己的信息管理平臺
系統使用面向電氣和自動化工程師，無需專業IT人員既可自行配置一套屬于客戶的信息管理平臺
無論是監控畫面、設備添加、數據添加、報警更改、設備信息、現場時實參數、通過多種表單、可以靈活自行添加和更改相關數據，無需專業IT人員介入

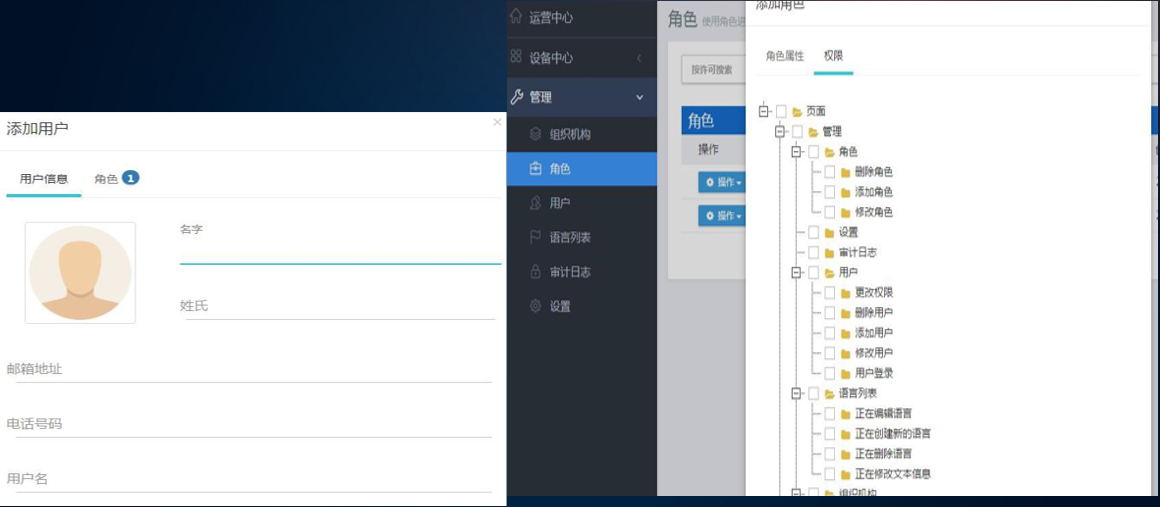

多種用戶和權限功能，可以方便進行客戶管理，售后管理等功能。
開放性強，兼容各種PLC協議，無需擔心為某種協議和PLC所綁定
BTS-PL-EX燃氣廠站固定式激光甲烷云臺遙測儀 應用方案：

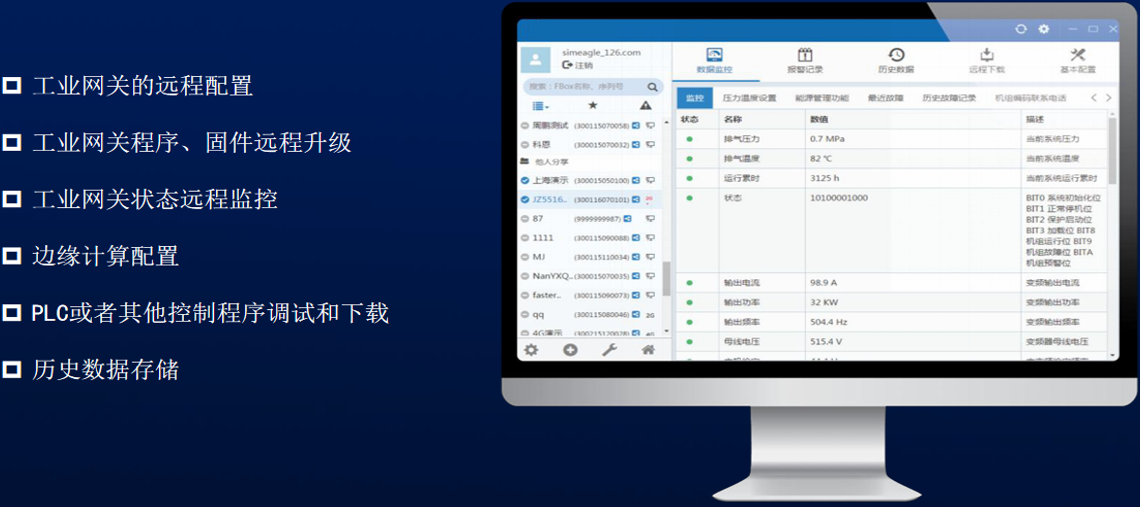

一、遠程透傳PLC程序， 可實現遠程PLC程序下載、上傳和監控、足不出戶便可解決現場問題
二、遠程鎖機，可實現遠程停機功能

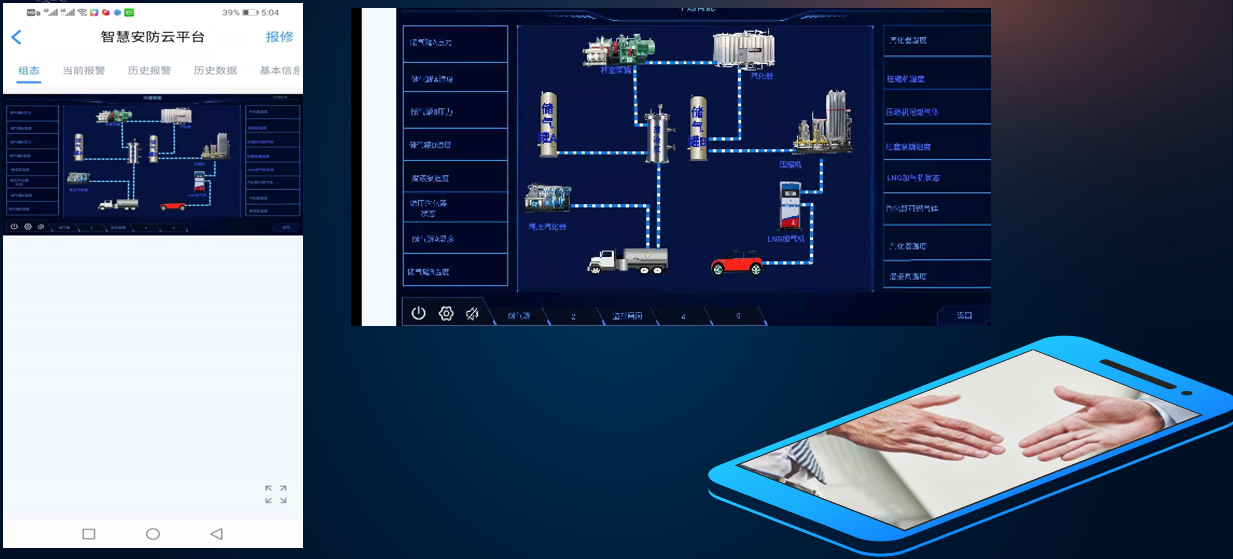

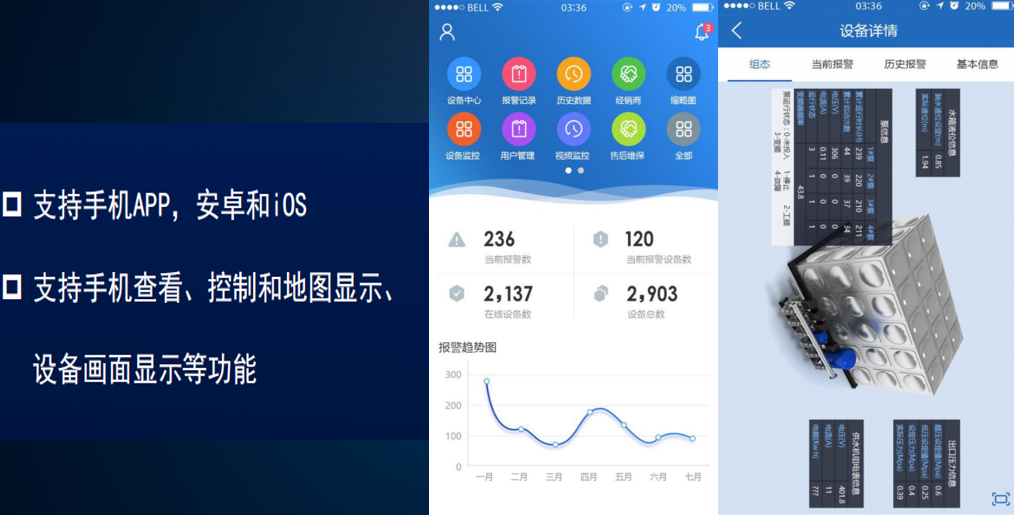

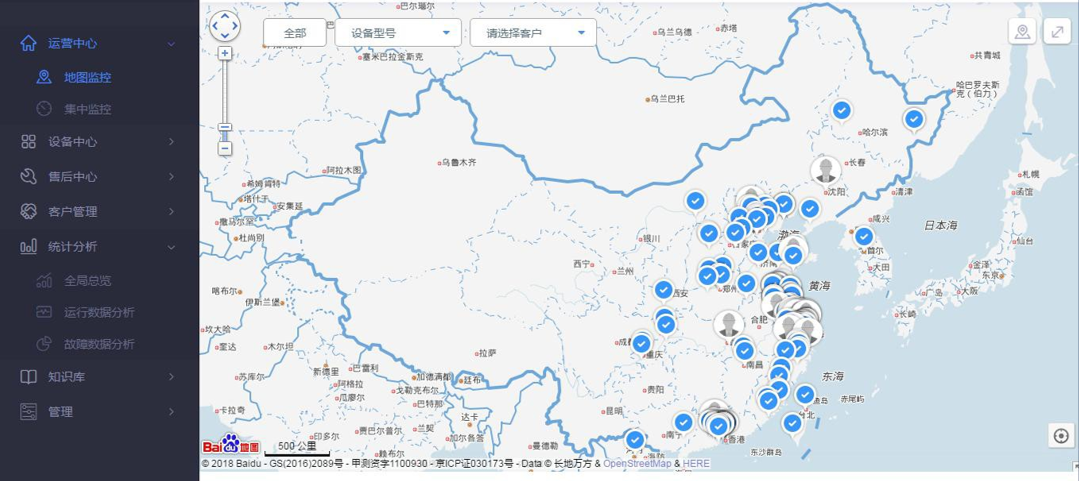

三、數據遠程監控，可以通過網頁或手機APP實現設備數據監控，第一時間了解設備運行狀態，修改參數等。
四、設備報警特推送，可通過短信、語音等多種方式，第一時間推送設備狀態，及時掌握設備運行狀態。
五、數據統計分析，可統計設備的可利用率，OEE，故障率等參數，對設備進行有效的考核和統計，便于生產、管理、監測等部門進行分析

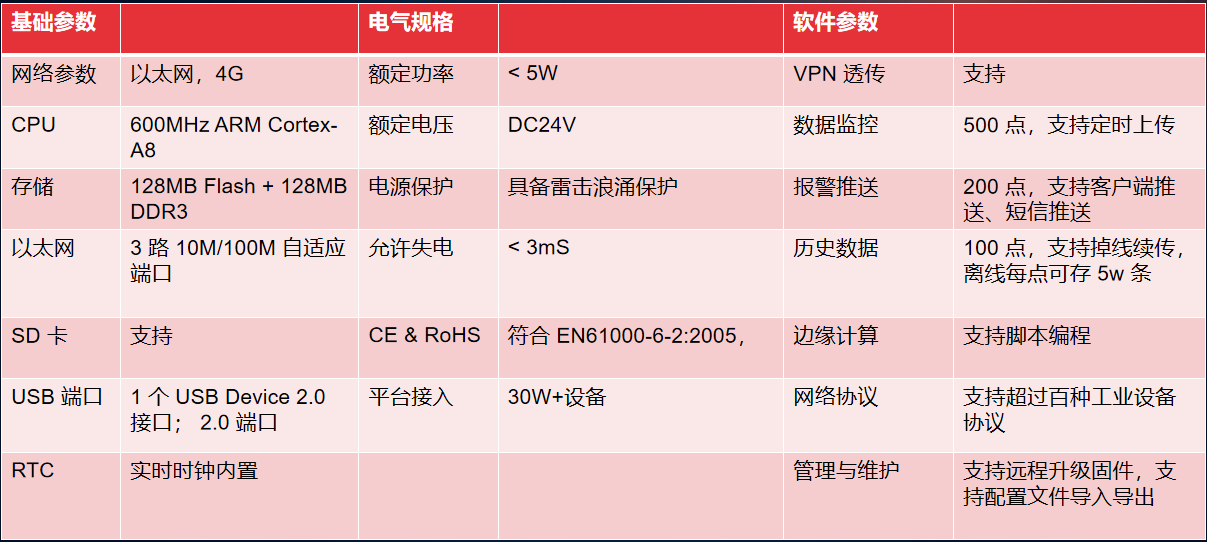

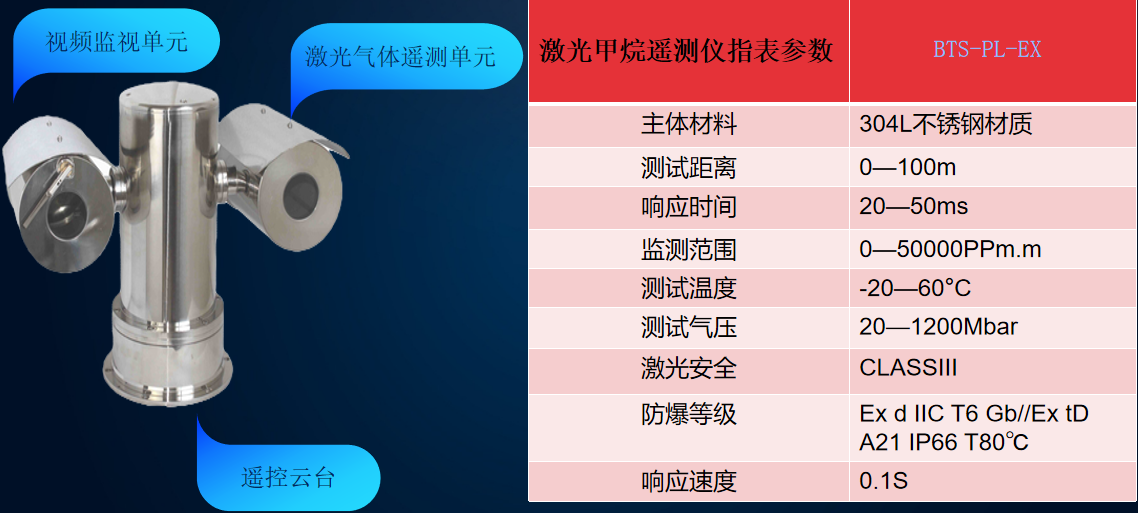

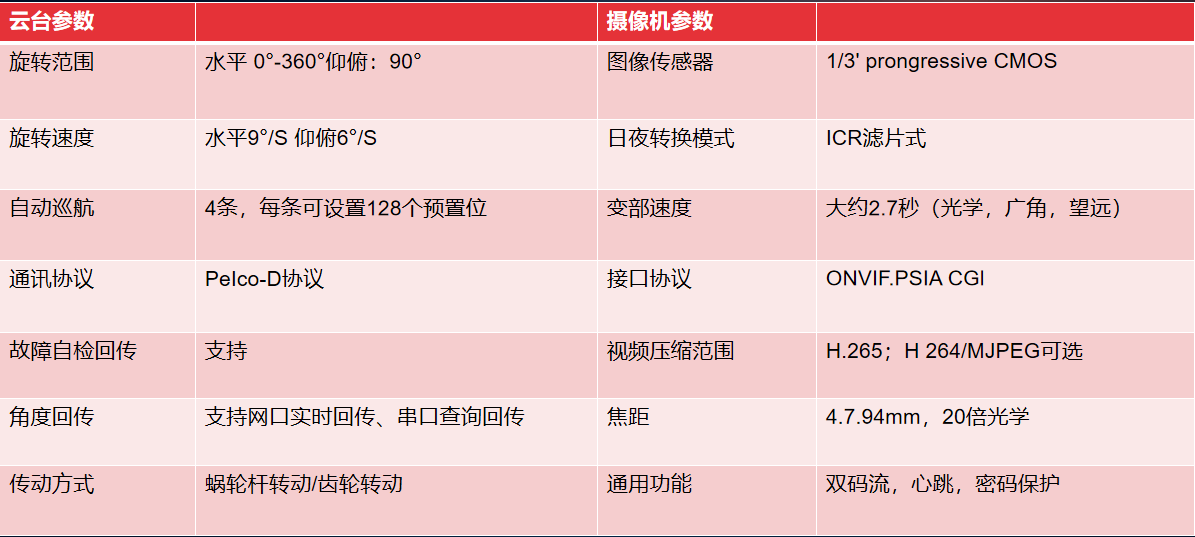

BTS-PL-EX燃氣廠站固定式激光甲烷云臺遙測儀 設備參數：

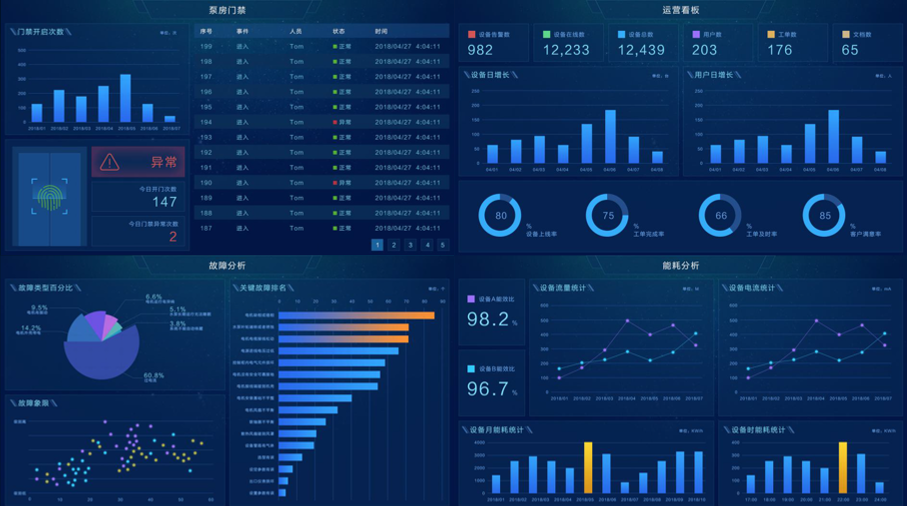

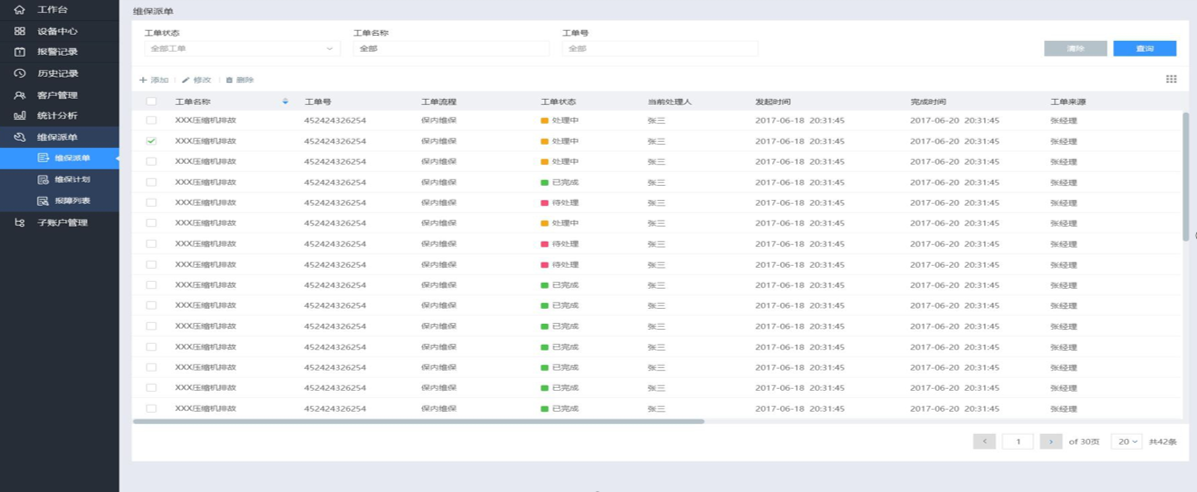

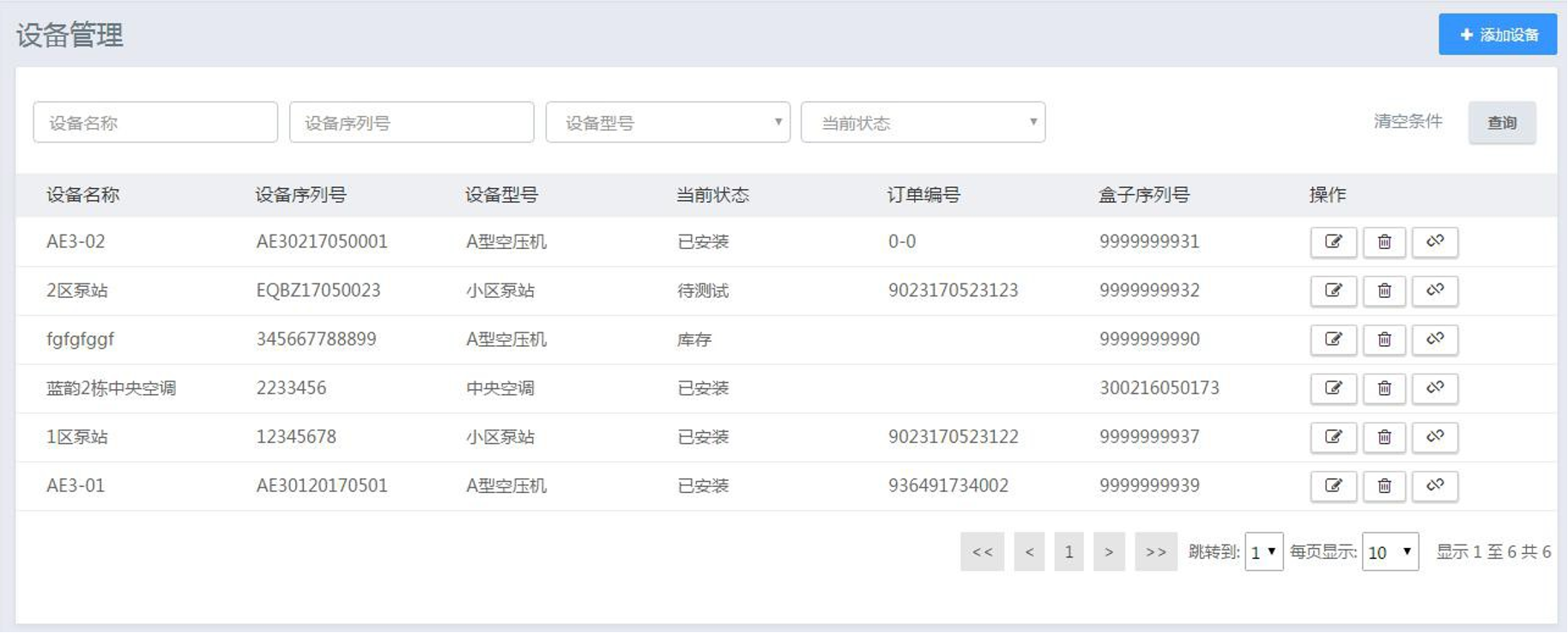

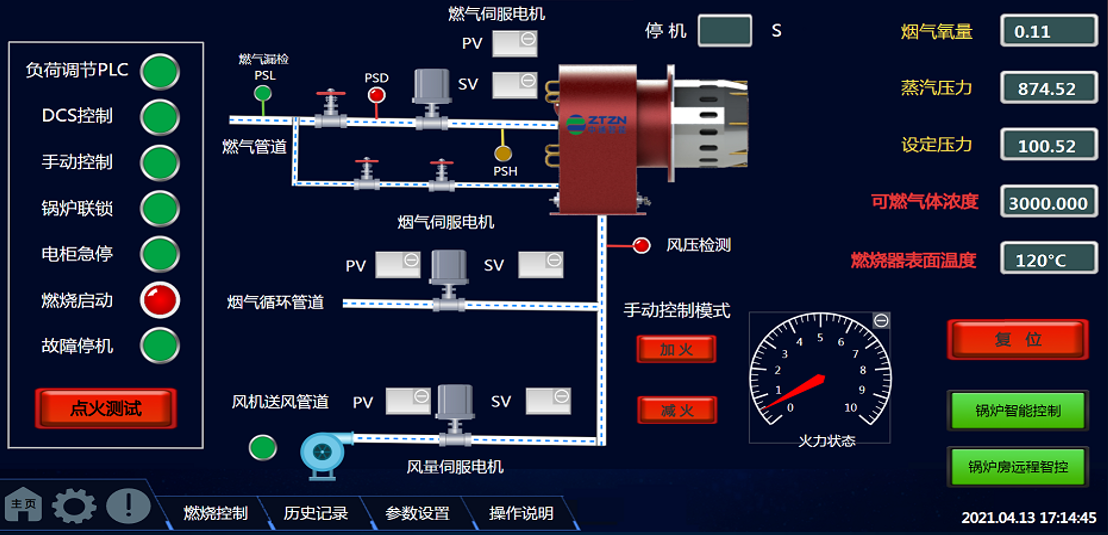

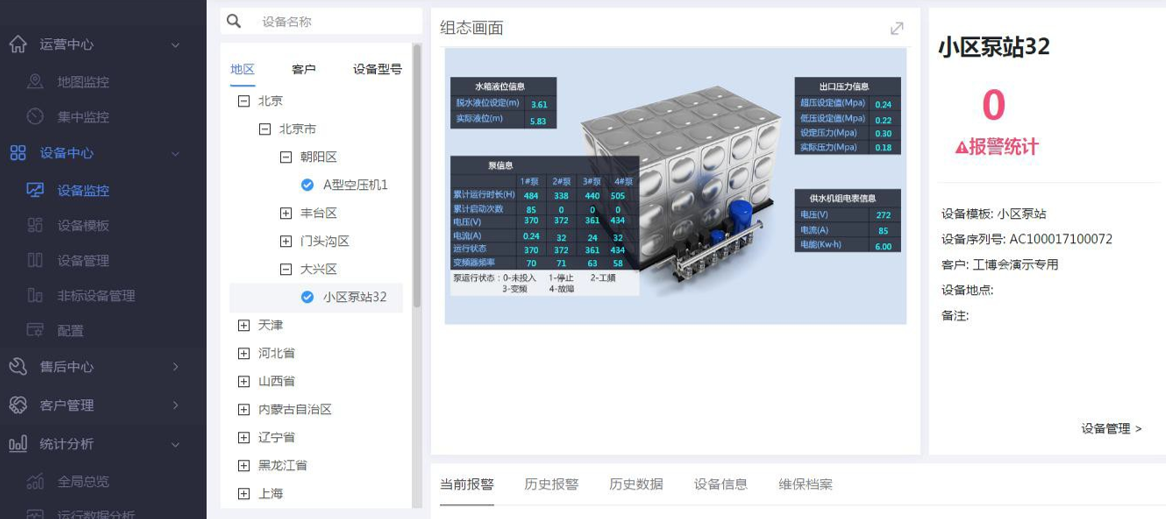

BTS-PL-EX燃氣廠站固定式激光甲烷云臺遙測儀 演示畫面：
 |
|
