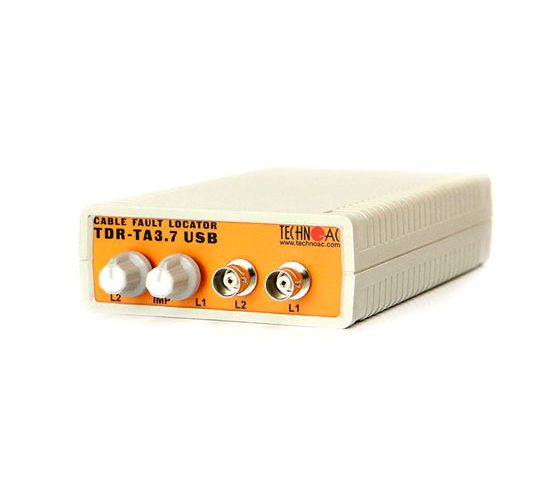

俄羅斯泰克諾AC’TECHNO-AC’電纜故障定位器 TDR-TA3.7USB 產品簡介：
產品型號：TDR-TA3.7USB
產品品牌：泰克諾AC’TECHNO-AC’
產品類別：電纜測試/識別儀
產品備注：電纜線路故障定位儀
俄羅斯泰克諾AC’TECHNO-AC’電纜故障定位器 TDR-TA3.7USB 產品概述：
TDR-TA3.7USB 允許您定義：開路、短路、拼接、分裂和重新分裂、橋接分接頭、水損壞、壓接、切割、電纜破碎、導體短路、系統組件和各種其他故障情況。此外，TDR-TA3.7USB 可用于測試電纜盤的長度、運輸損壞、電纜短缺、電纜使用、庫存管理和記錄電纜系統。
TDR-TA3.7USB 是 TDR-TA3.7 的完整功能模擬，價格和尺寸要低得多。
TDR-TA3.7USB 設計用于與 PC 配合使用。
TDR-TA3.7USB 是一種 2 通道電纜定位器，旨在確定任何類型金屬電纜線路中故障的性質和位置。您甚至可以使用 TDR-TA3.7USB 對所有類型的雙絞線、同軸電纜和電力電纜（空中和地下）進行故障排除和測量。
距離 – 長達 64 公里；精度 12.5 cm，脈沖寬度從 10 ns 到 50 μs。
俄羅斯泰克諾AC’TECHNO-AC’電纜故障定位器 TDR-TA3.7USB 產品特征：
人體工程學、能見度、舒適度和性能
以遠程單元的形式制作，通過 USB 連接到 PC；

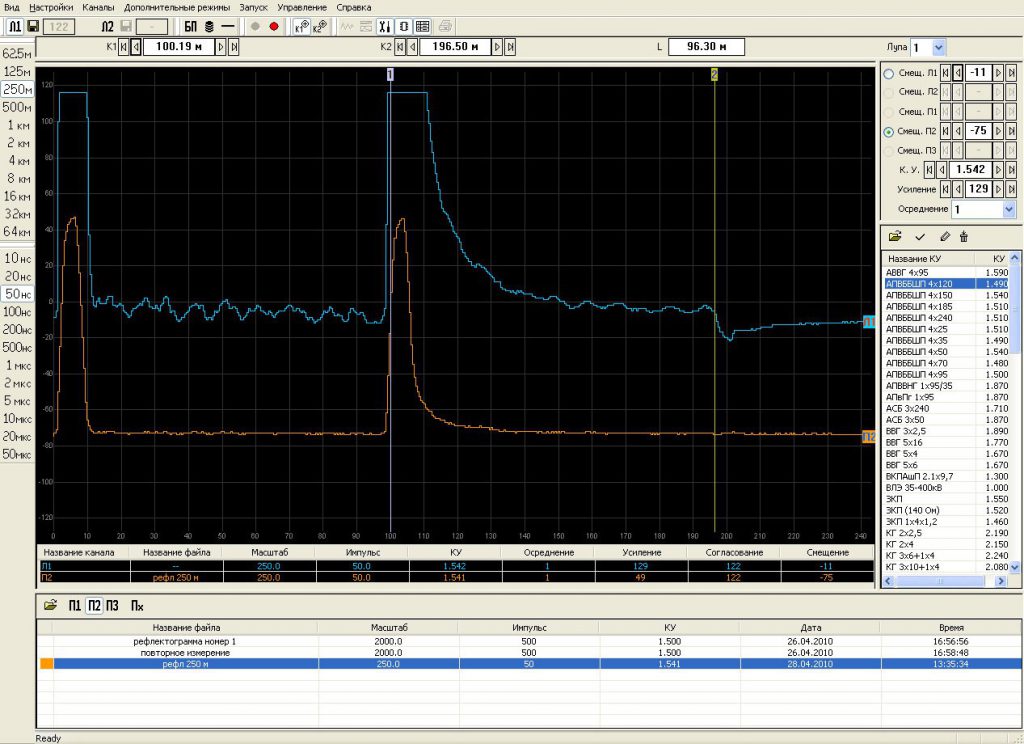

在 PC 上控制和顯示測量結果；
通過 USB 供電（無需電池或電源）；
直接控制測量參數，快速、直觀地管理您的測量，無需浪費時間在菜單之間切換；
高速感應使操作員可以在屏幕上看到最“實時”的圖像；
雙光標測量系統可以測量跡線任意兩點之間的距離——排除連接電纜長度，測量電纜浸濕的長度，或兩個連接器之間的距離，設備指示到第一個和第二個點的距離光標，以及它們之間的距離；
自動存儲測量參數。
卓越的測量性能
從 62.5 m 到 64 km 的廣泛范圍；
距離測量的小儀器誤差 – 讀數的 0.01% … 0.2% 允許以高達 12.5 cm 的精度定位缺陷；
從 10 ns 到 50 μs 的寬脈沖寬度允許操作員選擇設備和重疊衰減的最佳比率分辨率 – 在短段電纜或衰減很小的電纜中最好使用短脈沖來提供最佳分辨率，在長電纜上或使用高衰減電纜以獲得最大測量距離，最好使用更長的探頭脈沖寬度；
接收通道的高靈敏度 – 1 mV（動態范圍 80 dB）；
噪聲濾波器——數字平均 1 … 128 次可有效抑制異步噪聲；
兩個并行物理通道，有效抑制同步噪聲：
如果測試電纜線是平行的（例如，兩相），它們中的干擾是相同的，因此為了抑制損壞線的波形中的噪聲，從中減去平行的未損壞線的波形就足夠了;
實時識別線路的差異，無需將波形保存到內存中。
特殊的測量和分析模式
同時顯示多達 5 個波形 – 設備能夠顯示來自兩個物理輸入和三個非易失性存儲器軌跡的波形；
模式“差異”（逐點減法）旨在檢測 TDR 測試中的差異，可用于實時跟蹤物理通道和任意組合的內存跟蹤；
“串擾檢測”模式旨在識別耦合或扭曲中糾纏對的位置；
“Capture”模式增加了設備檢測不穩定缺陷（“閃爍”缺陷）的有效性——這種模式下，設備將屏幕上的波形存儲任意長的時間，這樣短期事件不會被遺漏。
俄羅斯泰克諾AC’TECHNO-AC’電纜故障定位器 TDR-TA3.7USB 產品應用：
TDR RI-307USB 可用于：
找到潮濕/腐蝕的接頭
找到橋接分接頭
定位未知接頭
ISDN、HDSL、ADSL 的清晰線路
查找內嵌組件
定位電纜中的水
定位負載線圈
查找拆分和重新拆分
幫助測量和驗證新的或部分電纜卷筒
找到壓碎、擠壓或扭結的電纜
找到電纜中的開路、短路和分音
找到電纜中的彈孔
捕獲間歇性故障
定位施工問題
記錄或映射有線網絡和條件
定位導致 AC 或 RF 過度損耗的問題
在驗收之前驗證電纜安裝
檢測服務盜竊
幫助查明入口和出口問題
…以及其他各種布線問題。
俄羅斯泰克諾AC’TECHNO-AC’電纜故障定位器 TDR-TA3.7USB 產品參數：
| 規格 | |
| 范圍 | 價值 |
| 展示 | 二手個人電腦顯示器 |
| 支持的操作系統 | 微軟視窗?XP/7/8 |
| 測距范圍（延時） | 從?0?到?64000 m（從?0?到?640 μs） |
| 子范圍測量 | 0 – 62.5 m (0 – 0,625 μs), 0 – 125 m (0 – 1.25 μs), 0 – 250 m (0 – 2.5 μs), 0 – 500 m (0 – 5 μs)；0 – 1000 m (0 – 10 μs), 0 – 2000 m (0 – 20 μs), 0 – 4000 m (0 – 40 μs), 0 – 8000 m (0 – 80 μs), 0 – 16000 m (0 – 160 μs)、0 – 32000 m (0 – 320 μs)、0 – 64000 m (0 – 640 μs) |
| 距離測量的儀器誤差 | 從讀數的?0.01%?到?0.2%（從?12,5 cm?到?8 m，取決于子范圍） |
| 有效采樣率 | 800兆赫 |
| 阻抗匹配范圍 | 從?25 Ω?到?600 Ω |
| 脈寬 | 從?10 ns?到?50 μs |
| 脈沖幅度 | 10 V?匹配負載 |
| 靈敏度接收道 | 1毫伏 |
| 動態范圍 | 80分貝 |
| VOP | 33.33% … 99.99%（步長?0.01%） |
| 電源 | 通過?USB?供電（無需電池或電源） |
| 通過?USB?連續運行的時間 | 無限 |
| 外形尺寸 | 175х95х47?毫米 |
| 工作溫度范圍 | 從?-20 °С?到?+40 °С |
| 設備重量 | 不超過?0.3?公斤 |
