產品概述：

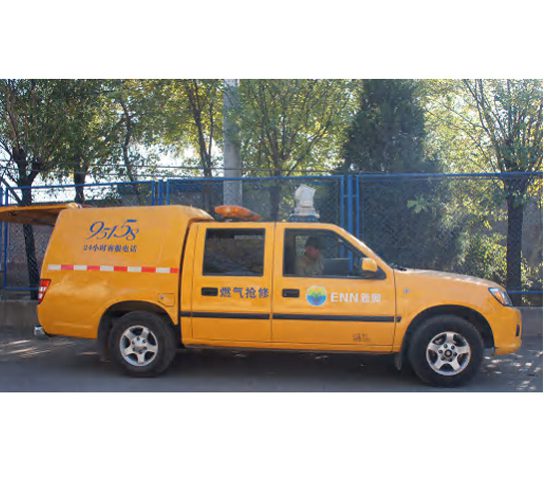

燃氣管網檢測車概述
把適合于車載的燃氣檢測設備安裝到特定型號的汽車底盤上，就構成了燃氣管網檢測車。燃氣管網檢測車是對大中城市燃氣埋地燃氣管網實行動態實時的管理必要手段和工具，自從我公司最早把德國豎威公司的FID檢測車引入到中國已經有20多年了，目前激光甲烷檢測技術也應用在燃氣檢測車領域。事實證明，燃氣管網檢測車對大中型城市燃氣管網的運行管理效率提升，節省人力成本和減少人為因素對檢測結果取得了令人可信的成果。
激光甲烷檢測車的檢測原理
光學檢測車檢測是依據是基于“可調諧二極管激光光譜”技術TDLAS-（Tunable Diode Laser Absorption Spectrocopy）該方法二極管激光器發出特定波長激光，而燃氣（甲烷CH4）氣團對次特定波長有很強的吸收，從而確定出燃氣（CH4）濃度，因此TDLAS也稱為激光甲烷吸收光譜技術。基于激光甲烷吸收光譜TDLAS技術原理，由于測量方式的不同，則LGP900采用激光甲烷遙測技術和LGP800激光氣室分析技術，下面加以論述：
LGP900的激光遙測模式
當檢測激光器向測量區域或地面等發射特定波長的光束，同時檢測從測量點反射回來的二次激光諧波，即可探測分布于設備與測量點路徑之間的甲烷氣體平均濃度，測量值以甲烷柱體平均濃度表示：甲烷氣體濃度 ×泄漏氣團厚度。如下圖所示，左側甲烷氣體濃度實際值2 0 0 p p m ， 泄漏氣團厚度1 m ， 則測量值=200ppm×1m=200ppmm；右側甲烷氣體濃度實際值400ppm，泄漏氣團厚度0.5m，則測量值=400ppm×0.5m=200ppm*m。
技術參數：
LGP900技術指標
遙測單元
■ 傳感器：激光甲烷吸收光譜TDLAS技術
■ 測量方式：激光遙測
■ 測量范圍：0∽50000ppm.m
■ 靈敏度：1 ppm.m
■ 響應時間：<0.05秒
■ 遙測距離： 50m(取決于泄漏量及背景)
車載云臺
■ 通過車載5-10Hz震動測試；
■ 防護等級：IP66，適合全天候；
■ 水平旋轉：360°，無死角；
■ 水平旋轉速度：0.1∽55°/s；
■ 垂直旋轉：0∽45° 射高；
■ 垂直旋轉速度：0.1∽40°/s；
■ 云臺高速運動滿足巡檢和漏點撲捉要求；
■ 云臺低速運動滿足長距離對焦和瞄準要求；
網絡通訊
■ 全頻段4G網絡連接，國內所有運營商的SIM卡都支持;
網絡攝像頭
■ 1920×1080全高清, 具有IP地址，以及夜視和背景瞄準自適應。報警時自動觸發截圖和視頻截取, 隨檢測數據一通存儲在數據庫中。
■ 定位：支持GPS北斗雙模定位,可擴展高精度北斗精準定位。
■ 地圖：支持Google, 百度多種地圖源, 可擴展GIS適量地圖的疊加，巡檢數據可直接在地圖上回放.
