產品應用：
場站安全運行以及用戶安全用氣是燃氣管網運行管理的重要內容，由于燃氣泄漏導致的爆炸和人生傷亡事故時有發生，如何快速準確地發現漏點是燃氣企業面臨的挑戰之一。
我公司最新研發和生產的激光甲烷遙測儀Ray-910是一個理想的檢漏工具，它采用最新的可調諧激光吸收光譜（TDLAS）遙測技術，可實現對甲烷CH4泄露的遠程遙測，適用于各類甲烷CH4可能泄漏的場所，特別適合以下的應用場景：

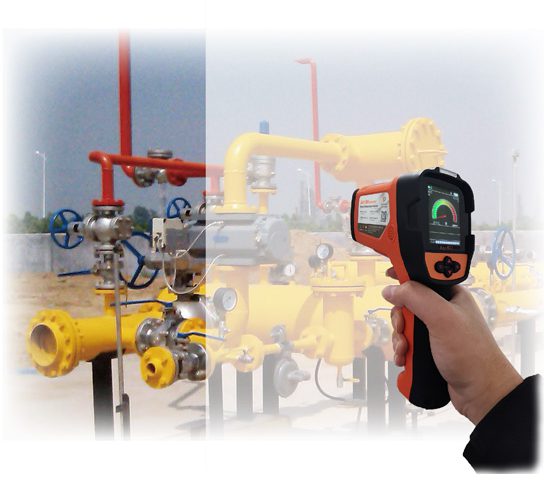

●場站日常泄露巡檢， 如架空管、燃氣設施（門站、調壓間、計量間、加氣站等）
●入戶日常安檢，及時發現居民廚房等存在燃氣泄漏風險
●埋地管網的井下泄露檢查，大面積快速巡檢
●燃氣事故危險源排查和確認，危險區域遠距離遙測
●其它架空管線、狹窄和危險空間、障礙物等原因導致巡檢人員無法接近的場所。
產品特點：
● 依據人體工程學設計原理，整機采取手槍式外形，小巧輕便，握感舒適；考慮到工作強度，設計了三種攜行方式，易于攜帶。
● 采用世界著名激光器，優化了光路設計，電路采用DSP數字電路，使得儀器小巧。
● 采用真彩顯示屏，數字式模擬指針表盤顯示測量結果，讓人對結果一目了然，聲光報警，讓你不錯過疑似漏點。
● 在確保人眼安全時(class 1), 遙測距離長 100 米，同時兼顧靈敏度，特有的算法避免了噪音信號的干擾，透過玻璃也能很好地探測到CH4泄漏。
● 除指示激光外，可選配額外的光學瞄準鏡，在遠距離和陽光下也能夠瞄準到檢測點。
● 主機和附件都放在三防箱里面，適合野外工作的需要；工作續航時間可達 10 小時以上，不需要額外充電。
● Ray910遙測儀具有遠距離、非接觸，反應快，靈敏度高，選擇性好（不受其他氣體干擾）等特點，目前是燃氣管網安全運行管理的理想工具。
檢測原理：
激光甲烷遙測原理是基于可調諧二極管激光吸收光譜技術TDLAS(Tunable Diode Laser Absorption Spectroscopy)。
簡單地講，甲烷分子會吸收特定波長的光（分子吸收光譜）；另外就是 “透明介質（甲烷氣團）”對光的吸收量，與氣團的厚度和氣團的濃度成比例（ 比爾朗伯定律）。根據上面的物理原理，可以使用一束特定波長的光束去穿透泄漏的甲烷氣團，根據光束變弱的程度，就可以測量被穿過氣團中甲烷的濃度，而且是唯一選擇性的。
由于泄漏的甲烷氣團隨風飄散，無論在空間還是時間上都是不斷變化而且分布不均勻的；為了能夠表達這種情況下的濃度值，行業中普遍使用了單位濃度（ppm.m） 概念，表示：甲烷濃度（ppm）x 標準厚度（1m）。
產品配置：
① Ray-910主機及鏡頭保護蓋
② 充電器
③ 說明書
④ 儀器箱
⑤ 儀器背帶
⑥ 掛繩
⑦ 標定氣室
可選配置
■ 遠距離瞄準鏡
■ 腰帶包
