Fluke（福祿克）

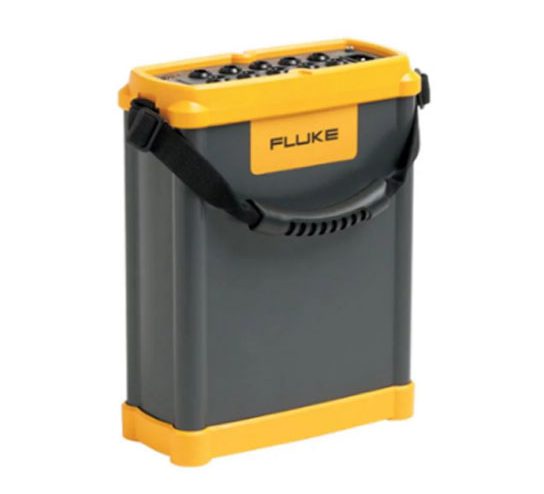

Fluke（福祿克） 1750-TF 三相電能記錄儀 產品介紹：
產品型號：1750-TF
產品品牌：Fluke（福祿克）
產品類別：電能質量分析儀
產品備注：三相電能記錄儀
Fluke（福祿克） 1750-TF 三相電能記錄儀 產品概述：
使用全新的 Fluke 1750-TF 電能記錄儀和 Fluke 電能分析軟件記錄三相電能質量并監控電能質量波動。 這些電能儀表全天候工作，可自動記錄每個周期中的每項電能質量參數和事件。
應用
長期分析:找出難以發現的或間歇性的問題；監控關鍵設備，捕捉電能質量事件，從而與設備故障聯系起來
電能質量調查:量化整個設施各部分的電能質量，并通過專業報告記錄結果
符合質量要求:驗證進線口處的輸入電能質量
設備安裝/調試:在安裝前設定電能系統的性能基準，以確保符合質量要求
Fluke（福祿克） 1750-TF 三相電能記錄儀 產品特點：
滿足標準的電能質量: 所有測量均符合 IEC61000-4-30 標準以正確評估所有測量值，包括電壓、電流、功率、諧波和閃變等
快速而可靠的配置: ARCHOS 43 Internet Tablet 提供了儀器所記錄內容的視窗，即使在棘手的測試位置，也可進行快速而可靠的配置
無閾值設置:在使用 Fluke 電能分析軟件收集數據后應用閾值 – 無需擔心因設置錯誤而遺失信息
捕捉所有情況:交叉通道和電流觸發功能隨時捕捉每個通道上的每項測量
直觀的 PC 軟件:輕松分析數據并根據自動化 EN50160 報告和標準生成報告
即插即用:使用能自我識別的電流探頭和單線電壓連接，可在幾分鐘內完成設置
無需重新連接線路:連接不正確時，與無線 PDA 或 PC 進行內部通道交換
測量每項參數: 個相位、零線和地線的電壓和電流
5 MHz，8000 Vpk 波形捕捉:可捕獲最短事件的詳細圖片
快速檢索數據:借助于隨附的 SD 內存卡或通過 100BaseT 高速以太網連接。 當儀器沒有其他連接時，SD 卡包含自動下載的內容
Fluke（福祿克） 1750-TF 三相電能記錄儀 產品規格：
| 技術規格 | ||
| 電能質量測量標準 | 合規性 | IEC 61999-1-4 1?類、IEC 61000-4-30（A、S?或?B?類，具體取決于測量功能）、IEEE519、IEEE1159、IEEE1459?和?EN50160 |
| 時鐘/日歷 | 24?小時時鐘，閏年 | |
| 實時時鐘精度 | 誤差不大于?± 1?秒/天 | |
| 內存數據容量 | 至少?2 GB | |
| 最長記錄周期 | 至少?31?天 | |
| 測量時間控制 | 自動 | |
| 最大事件數量 | 受內存大小限制 | |
| 電源要求 | 100?至?240 V?有效值?± 10%，47-63 Hz，40 W | |
| 在中斷期間的運行時間（內部?UPS?運行） | 每次中斷?5?分鐘，總工作時間?60?分鐘，無充電 | |
| 尺寸 | 215 x 310 x 35 mm (8.5 x 12.2 x 3.5 in) | |
| 重量 | 6.3 kg (14 lb) | |
| 輸入 | 測量類型 | 單相加中性線、單相?IT?無中性線、單相分割相位、三相?Y?形、三相三角形、三相?IT、三相高腳臂、三相開放臂腳、二元三角形和?21/2?元?Y?形 |
| 輸入通道 | 電壓：?4?通道，交流/直流 | |
| 電流：5?通道 | ||
| 電壓通道 | 輸入阻抗：?2 MΩ | |
| 輸入電容：<20 pF | ||
| 電流輸入特性 | 2 V?有效值?=?滿量程，鉗式?CT?的輸入電阻為?1 MΩ，柔性?Flexi-CT?的電阻較低 | |
| 測量方法 | 對電壓和電流同時進行數字采樣。數字?PLL?同步采樣、電壓跌落時的內部頻率參照 | |
| 同步和采樣 | PLL?同步源 | PLL?同步為?Y?形連接類型的?A-N?電壓以及三角形連接類型的?A-B?電壓。列出的全部連接類型均可分為?Y?形或三角形。 |
| PLL?鎖定范圍 | 42.5?至?69 Hz | |
| 取樣頻率 | 電壓和電流：?256?次采樣/周期；符合?IEC 61000-4-7?標準的間諧波：2560?點/10?周期?(50 Hz)；3072?點/12?周期?(60 Hz)；瞬變電壓：5 MHz | |
| A/D?分辨率： | 電壓和電流：?24?位 | |
| 瞬態電壓：14?位 | ||
| 電壓和電流測量 | 電壓測量范圍 | 交流電壓：1000 V rms ±10%?超量程 |
| 直流電壓：±1000 V rms ±10%?超量程 | ||
| 電壓波峰系數 | 3?或更低 | |
| 電流測量范圍 | 取決于使用的電流探頭 | |
| 電流波峰系數 | 4?或更低 | |
| RMS電壓 | 測量類型 | 真有效值連續計算：每個周期、每?1/2?周期以及每?10?或?12?個周期，頻率分別為?50?或?60 Hz，符合?IEC 61000-4-30?標準的要求。 |
| 測量不確定度 | 交流：± 0.2%?讀數?± 0.1%?滿量程，高于?50 V rms | |
| 直流：± 0.5 %?讀數?± 0.2 %?滿量程，大于?50 V dc | ||
| RMS電流 | 測量類型 | 連續計算真有效值：根據標準，分別在?50?或?60 Hz?的頻率下，每個周期、每?1/2?周期以及每?10?或?12?個周期 |
| 瞬態電壓（脈沖） | 測量類型 | 波形采樣 |
| 滿量程 | 8000 V pk | |
| 采樣分辨率 | 200 nS | |
| 測量不確定度 | ±5%?讀數?±20 V（測試參數：1000 V DC，1000 V?有效值，100 kHz） | |
| 電壓暫升（有效值驟升） | 測量類型 | 真有效值（通過重疊每半個周期來計算一個周期?–?線電壓的測量適用于?3P3W?線路，相電壓的測量適用于?3P4W?線路） |
| 顯示的數據 | 暫升的幅值和持續時間 | |
| 測量 | 與電壓有效值相同 | |
| 電壓暫降（有效值跌落） | 測量類型 | 真有效值（通過重疊每半個周期來計算一個周期?–?線電壓的測量適用于?3P3W?線路，相電壓的測量適用于?3P4W?線路） |
| 顯示的數據 | 暫降或中斷的幅度和區間 | |
| 測量 | 與電壓有效值相同 | |
| 電壓跌落（中斷） | 測量類型 | 與電壓暫降相同 |
| LAN?接口 | 連接器 | RJ-45 |
| 速度和類型 | 10/100 Base-T，自動?MDIX | |
| 通信協議 | 基于以太網的?TCP/IP | |
| 無線控制器界面 | 連接 | 無線（2.4 GHz?無線電） |
| 速度 | 最高?700 kbit/秒 | |
| 通信協議 | 藍牙?SPP | |
| 功率測量 | ||
| 電能，電池壽命： | 測量類型 | 連續計算真有效值：根據標準，分別在?50?或?60 Hz?的頻率下，每個周期和每?10?或?12?個周期 |
| 頻率 | 測量量程 | 42.5?至?69 Hz |
| 測量源 | 與?PLL?同步源相同 | |
| 測量精確度 | ± 10 mHz（量程的?10%?至?110%，帶正弦波） | |
| 功率因數 | 測量量程 | 0.000 – 1.000 |
| 測量精確度 | 通過每個測量值計算的?±1?位數（總值為?±3?位數） | |
| 位移功率因數 | 測量方法 | 通過電壓基波和電流基波的相位差計算而來 |
| 測量量程 | – 1.000（超前）至?+ 1.000（滯后） | |
| 測量精確度 | ±0.5%?讀數?±2%?滿量程?± 1?位數 | |
| 電壓不平衡和相序 | 測量方法 | 根據?IEC 61000-4-30，正序電壓除以負序電壓 |
| 諧波電壓和電流 | 分析窗口 | 矩形 |
| 分析次數 | 1?至?50 | |
| 測量精確度 | 電壓/電流：?第?1?至?20?次：±0.5%?讀數?±0.2%?滿量程第?21?至?50?次：±1%?讀數?±0.3%?滿量程（必須含有電流和功率的電流傳感器的精度） | |
| 測量方法 | IEC 61000-4-7 | |
| 間諧波電壓和電流（中頻諧波） | 分析窗口 | 矩形 |
| 分析次數 | 1.5?至?49.5 | |
| 測量方法 | IEC 61000-4-7 | |
| 閃變 | 測量方法 | IEC 61000-4-15 |
| 對于?Plt，2?小時；對于?PSt，10?分鐘 | ||
| 測量量程 | 0、1?至?5 (25)，具體取決于電壓水平、調制和頻率 | |
| 環境規范 | ||
| 使用環境 | 工作環境 | 室內或有遮掩的室外，最高?2,000 m?海拔高度 |
| 存放溫度和濕度 | -20 °C?至?50 °C，80%?最大相對濕度，非冷凝 | |
| 工作溫度和濕度 | 0 °C?至?40 °C，80%?最大相對濕度，非冷凝 | |
| 最大額定工作電壓 | 電壓端子 | 1100 V?真有效值 |
| 耐電壓性 | 電壓輸入端子之間、電壓輸入端子和電流探頭、電壓輸入端子和機殼之間，5550 V?有效值?AC，持續一分鐘（50/60 Hz，1 mA?感應電流） | |
| 防護等級 | IP30（根據?EN 60529） | |
| 標準 | 電磁兼容性?(EMC) | EN 61326-1:1997+A1:1998 Class A |
| EN 61000-3-2:1995+A1:1998+A2:1998 | ||
| 安全等級 | EN 61010-1 2 nd Edition; 2 000 | |
| 電壓輸入設備：污染等級?2，過電壓類別?1000 V CAT III，600 V CAT IV（預期過電壓：8000 V） | ||
 |
|
