儀器所屬分類：產品中心 => 電工類儀器儀表 => 電能質量分析儀
Fluke（福祿克）

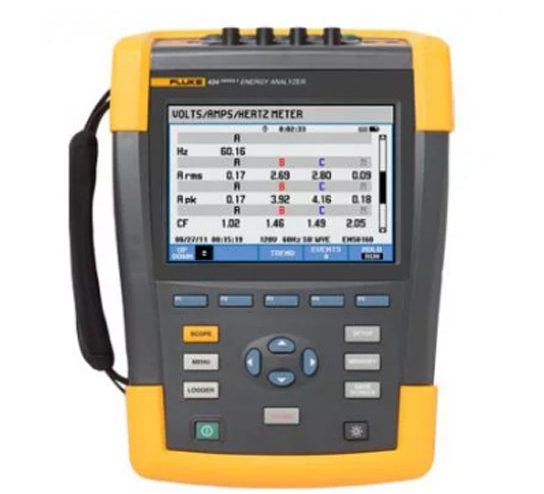

Fluke（福祿克） 434II-P/E/U/B系列三相電能質量分析儀 產品介紹：
產品型號：434II-P/E/U/B系列
產品品牌：Fluke（福祿克）
產品類別：電能質量分析儀
產品備注：三相電能質量分析儀
Fluke（福祿克） 434II-P/E/U/B系列三相電能質量分析儀 產品概述：
Fluke 434II-X系列入門級三相電能質量分析儀是一款集電能質量和節能測試分析于一體的儀器.
儀器具有基礎的電能質量測量功能、電能量損失成本計算功能和專業的Fluke Power Pioneer分析及報表軟件，能夠幫助找到隱藏的電能質量和電能量浪費問題，使您高枕無憂。
Fluke（福祿克） 434II-P/E/U/B系列三相電能質量分析儀 產品特點：
Fluke 434II-X系列提供基礎的電能質量分析和評估，有史以來首次引入了以貨幣量化電能量損失的功能。
全新的 Fluke F434II-X系列幫助定位、預測、防止和排除三相和單相配電系統中的電能質量問題，具有電壓暫降、頻率轉換、諧波測量等功能，能對所有參數同時測量分析。
?電能量損失分析器： 量化了傳統的有功功率和無功功率測量、不平衡和諧波功率，便于用戶準確確定按美元（以及其他當?shù)貛欧N）計算的真實系統電能量損失。
?功率逆變器效率：同時測量電力電子系統的交流輸出功率和直流輸入功率（使用可選的直流電流鉗）。
?符合國際上最嚴格的 IEC 61000-4-30 電能質量標準。
?實時故障排除： 使用光標和縮放工具分析趨勢。
?業內最高安全級別： 進戶線額定使用 600 V CAT IV/1000 V CAT III。
?測量所有三相和中性線： 內置 4 個柔性電流探頭，增強的細柔性設計以適合最緊密的位置。
?自動趨勢分析： 每次測量都會自動記錄，無需進行任何設置。
?系統監測器： 符合 EN50160 電能質量標準，在一個屏幕上顯示 10 個電能質量參數。
?記錄儀功能： 可配置任何測試條件，可按用戶定義的間隔（最短0.25秒）記錄參數。
?查看圖形和生成報告： 附帶分析軟件。
?Fluke 434II-X系列具備Fluke Power Pioneer電能質量和節能分析軟件，可以導出Excel或PQDIF格式文件，符合IEEE1159標準。
?電池壽命： 鋰離子電池組每次充電可運行 8 小時。
Fluke（福祿克） 434II-P/E/U/B系列三相電能質量分析儀 產品規格：
| 產品技術指標 | ||||
| 模式 | 量程 | 分辨率 | 精度 | |
| 伏特 | ||||
| Vrms（交流?+?直流） | 434-II | 1 V?至?1000 V?相電壓 | 0.1 V | ± 0.5%?額定電壓**** |
| Vpk | 1 Vpk?至?1400 Vpk | 1 V | 5%?額定電壓 | |
| 電壓峰值因數?(CF) | 1.0 > 2.8 | 0.01 | ± 5 % | |
| Vrms? | 434-II | 1 V?至?1000 V?相電壓 | 0.1 V | ± 1%?額定電壓 |
| 434-II | 0.1 V | ± 0.2%?額定電壓 | ||
| Vfund | 434-II | 1 V?至?1000 V?相電壓 | 0.1 V | ± 0.5%?額定電壓 |
| 電流（精度不包括電流鉗精度） | ||||
| Amps（交流?+?直流） | i430-Flex 1x | 5 A?至?6000 A | 1:00 AM | ± 0.5% ± 5?個計數點 |
| i430-Flex 10x | 0.5 A?至?600 A | 0.1 A | ± 0.5% ± 5?個計數點 | |
| 1mV/A 1x | 5 A?至?2000 A | 1A | ± 0.5% ± 5?個計數點 | |
| 1mV/A 10x | 0.5 A?至?200 A（僅交流電） | 0.1 A | ± 0.5% ± 5?個計數點 | |
| Apk | i430-Flex | 8400 Apk | 1 Arms | ± 5 % |
| 1mV/A | 5500 Apk | 1 Arms | ± 5 % | |
| 電流峰值因數?(CF) | 1?至?10 | 0.01 | ± 5 % | |
| Amps? | i430-Flex 1x | 5 A?至?6000 A | 1 A | ± 1% ± 10?個計數點 |
| i430-Flex 10x | 0.5 A?至?600 A | 0.1 A | ± 1% ± 10?個計數點 | |
| 1mV/A 1x | 5 A?至?2000 A | 1A | ± 1% ± 10?個計數點 | |
| 1mV/A 10x | 0.5 A?至?200 A（僅交流電） | 0.1 A | ± 1% ± 10?個計數點 | |
| Afund | i430-Flex 1x | 5 A?至?6000 A | 1:00 AM | ± 0.5% ± 5?個計數點 |
| i430-Flex 10x | 0.5 A?至?600 A | 0.1 A | ± 0.5% ± 5?個計數點 | |
| 1mV/A 1x | 5 A?至?2000 A | 1A | ± 0.5% ± 5?個計數點 | |
| 1mV/A 10x | 0.5 A?至?200 A（僅交流電） | 0.1 A | ± 0.5% ± 5?個計數點 | |
| Hz | ||||
| Hz | Fluke 434 @?50 Hz?額定 | 42.50 Hz?至?57.50 Hz | 0.01 Hz | ± 0.01 Hz |
| Fluke 434 @ 60 Hz?額定 | 51.00 Hz?至?69.00 Hz | 0.01 Hz | ± 0.01 Hz | |
| 電源 | ||||
| 瓦特（VA，var） | i430-Flex | 最大?6000 MW | 0.1 W?至?1 MW | ± 1% ± 10?個計數點 |
| 1 mV/A | 最大?2000 MW | 0.1 W?至?1 MW | ± 1% ± 10?個計數點 | |
| 功率因數?(Cos j/DPF) | 0?至?1 | 0.001 | ± 0.1% @?額定負載狀態 | |
| 能量 | ||||
| kWh（kVAh，kvarh） | i430-Flex 10x | 取決于電流鉗變比和額定電壓 | ± 1% ± 10?個計數點 | |
| 能量損失 | i430-Flex 10x | 取決于電流鉗變比和額定電壓 | ± 1% ± 10?位數?不含線電阻精度 | |
| 諧波 | ||||
| 諧波次數?(n) | 直流，1?至?50?次分組:?諧波分組，根據?IEC 61000-4-7?而定 | |||
| 間諧波次數?(n) | 關閉，1?至?50?次分組:?諧波和間諧波子組，根據?IEC 61000-4-7?而定 | |||
| 電壓?(V) | %f | 0.0 %?至?100 % | 0.10% | ± 0.1% ± n x 0.1 % |
| %r | 0.0 %?至?100 % | 0.10% | ± 0.1% ± n x 0.4 % | |
| *對 | 0.0?至?1000 V | 0.1 V | ± 5% * | |
| THD | 0.0 %?至?100 % | 0.10% | ± 2.5 % | |
| 電流?(A) | %f | 0.0 %?至?100 % | 0.10% | ± 0.1% ± n x 0.1% |
| %r | 0.0 %?至?100 % | 0.10% | ± 0.1% ± n x 0.4 % | |
| *對 | 0.0?至?600 A | 0.1 A | ± 5% ± 5?個計數點 | |
| THD | 0.0 %?至?100 % | 0.10% | ± 2.5 % | |
| 功率 | %f?或?%r | 0.0 %?至?100 % | 0.10% | ± n x 2% |
| *對 | 取決于電流鉗變比和額定電壓 | — | ± 5% ± n x 2 % ± 10?個計數點 | |
| THD | 0.0 %?至?100 % | 0.10% | ± 5 % | |
| 相角 | -360°?至?+0° | 1° | ± n x 1° | |
| 閃變 | ||||
| Plt、Pst、Pst(1min) Pinst | 0.00?至?20.00 | 0.01 | ± 5 % | |
| 不平衡 | ||||
| 電壓 | % | 0.0 %?至?20.0 % | 0.10% | ± 0.1 % |
| 電流 | % | 0.0 %?至?20.0 % | 0.10% | ± 1 % |
| 電源信號 | ||||
| 閾值等級 | 在兩個獨立的頻率下，閾值， | — | — | |
| 限值和控制信號持續時間可編程 | ||||
| 信號頻率 | 60 Hz?至?3000 Hz | 0.1 Hz | ||
| 相對?V% | 0 %?至?100 % | 0.10% | ± 0.4 % | |
| *對 V3s（3 秒平均值） | 0.0 V?至?1000 V | 0.1 V | ± 5 %?額定電壓 | |
| 常規技術指標 | |
| 外殼 | 設計堅固且防震，帶有一體式防護皮套?用于傾斜的直立位置時，擁有?IEC60529 IP51?級防塵防水滴性?撞擊和振動?經受住?30 g?撞擊，振動等級:?按照?MIL-PRF-28800F 2?級要求為?3 g?正弦，隨機振動?0.03 g 2/Hz |
| 顯示屏 | 亮度: 200 cd/m2（一般使用電源適配器）; 90 cd/m2（一般使用電池電源）?127 mm x 88 mm（153 mm/6.0?對角線）LCD?分辨率: 320 x 240?像素?對比度和亮度:?用戶可調，帶溫度補償 |
| 存儲 | 標準?8GB SD?存儲卡（兼容?SDHC，F(xiàn)AT32?格式），最大可選?32GB?屏幕保存和多個數據內存，可存儲包括錄像在內的數據（取決于內存容量） |
| 實時時鐘 | 對于趨勢模式、瞬變顯示和系統監測和事件捕獲的時間和日期進行標示 |
| 環境 | |
| 工作溫度 | 0 °C ~ +40 °C；+40 °C ~ +50 °C?電池除外 |
| 存放溫度 | -20 °C ~ +60 °C |
| 濕度 | +10 °C ~ +30 °C: 95%?相對濕度，無冷凝 |
| +30 °C ~ +40 °C: 75%?相對濕度，無冷凝 | |
| +40 °C ~ +50 °C: 45% RH，非冷凝 | |
| 最大工作海拔 | CAT IV 600 V?和?CAT III 1000 V?最高為?2000 m (6666 ft) |
| CAT III 600 V?和?CAT II 1000 V?最高為?3000 m (10,000 ft) | |
| 最大存儲海拔為?12 km (40000 ft) | |
| 電磁兼容?(EMC) | 輻射和抗干擾性符合EN 61326 (2005-12) |
| 接口 | mini-USB-B?型隔離?USB?端口，用于連接個人電腦?SD?連接卡插槽（可從儀器電池的后側訪問） |
| 保修 | 主機三年保修（零件和人工），附件一年保修 |
 |
|
