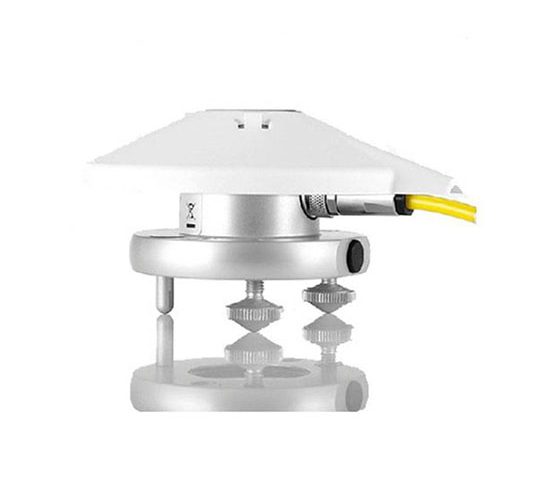

HACH哈希KIPP&ZONEN SGR3 長波輻射表產品介紹：
產品型號：SGR3
產品品牌：KIPP&ZONEN 品牌儀器
產品類別：輻射表
產品備注： 長波輻射表
HACH哈希KIPP&ZONEN SGR3 長波輻射表產品特點：
– 儀器特點：
SGR3具有Modbus?接口，增強的模擬輸出，改進的響應時間和溫度校正測量數據。太陽長波凈輻射和向下輻射可以通過Modbus?直接獲得。電源范圍從5到30VDC，適用于氣象和太陽能電站的整合。SGR3非常強大，并具有5年保修（*）。

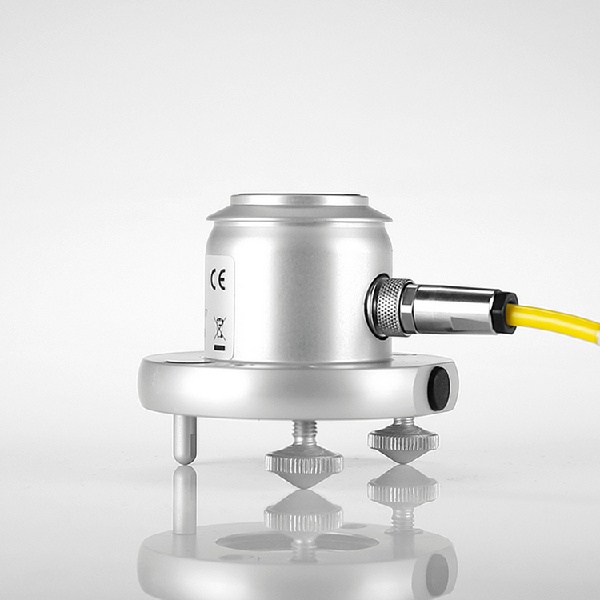

儀器的底座包含安裝孔，用于精確調平的水平儀和調平腳。為了便于安裝，更換和重新校準，儀器具備了防水連接器。改進的溫度依賴性和定向響應使這些儀器成為氣象和農業應用的理想選擇。得益于每個的標準化輸出和連接，使儀器的校準的更換變得很容易。標準配置的SmartExplorer Windows?軟件，應用于數據記錄，數據顯示和Modbus?地址設置。
HACH哈希KIPP&ZONEN SGR3 長波輻射表產品工作原理：
– 工作原理：
來自太陽的輻射主要在300~4000nm（4um）的”短波”范圍內，其中包括光譜的紫外線，可見光和近紅外部分。這種輻射的一部分被大氣中的云，氣溶膠和分子吸收，它們預熱并輻射長波輻射。這就是波長從4.5um到超過40um的遠紅外熱能（FIR）。
當短波和長波輻射同時到達地球后，其中一部分被反射，而其余的部分則對地面進行了加熱，然后地球?qū)㈤L(zhǎng)波熱能輻射回天空。短波輻射是通過一個太陽輻射表和一個長波輻射表來測量的。
一個波長輻射計提供了一個儀器和天空（或地面）之間的與輻射交換成比例的電壓。檢測器信號輸出可以是正或負。為了計算輸入或輸出的FIR，需要知道長波輻射表殼體的溫度，并且數據必須與檢測器信號同時記錄。
HACH哈希KIPP&ZONEN SGR3 長波輻射表產品技術指標：
| Specifications | |
| 模擬輸出 ? V-版 | 0 to 1V |
| 模擬輸出范圍(1) | 0 to 1000W/m2 |
| 模擬輸出? A-版 | 4 to 20mA |
| 輸出范圍 (1) | 0 to 1000W/m2 |
| 串口輸出 | RS-485 Modbus? |
| 串口輸出范圍(1) | 0 to 1000W/m2 |
| 響應時間(63%) | < 6 s |
| 響應時間 (95%) | < 18 s |
| 光譜范圍(50% points) | 4500 to 42000nm |
| 零點漂移(無通風) | < 5W/m2 |
| (b) 溫度變化 (5 K/h) | |
| 不穩定性 (變化/年) | < 1% |
| 非線性 (-250 to 250 W/m2) | < 1% |
| 硅窗溫度漂移 | < 15 W/m2 |
| (with 1000 W/m2 direct solar radiation) | |
| 溫度響應 | < 5% (-20°C to +50°C) |
| < 5% (-40°C to +70°C) | |
| 光譜選擇性 (8 to 14 μm) | < 5% |
| 方位響應(0° to 90° at 1000 W/m2) | < 3% |
| 視野 | 150° |
| 水平精度 | < 0.2° |
| 功耗 (at 12 VDC) | V-version: 55mW |
| A-version: 100mW | |
| 軟件, Windows? | Smart Sensor Explorer Software |
| 用于配置測試和數據記錄 | |
| 電源電壓 | 5 to 30VDC |
| 感應器類型 | 熱電堆 |
| 工作溫度范圍 | -40°C to +80°C |
| 存儲溫度范圍 | -40°C to +80°C |
| 濕度范圍 | 0 to 100% |
| (IP) 防護等級 | 67 |
 |
|
