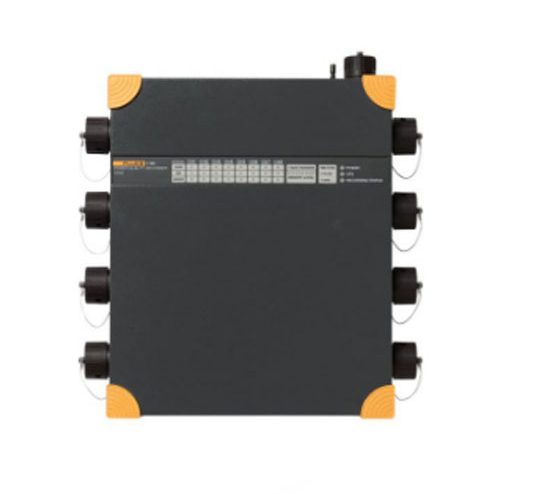

Fluke（福祿克） 1760TR 三相電能質量記錄儀 產品介紹：
產品型號：1760TR
產品品牌：Fluke（福祿克）
產品類別：電能質量分析儀
產品備注：三相電能質量記錄儀
Fluke（福祿克） 1760TR 三相電能質量記錄儀 產品概述：
符合電能質量測試最嚴格的 A 級標準
Fluke 1760TR 三相電能質量記錄儀完全符合 IEC 61000-4-30 A 級標準，非常適合高級電能質量分析和統一標準測試。 此電能質量監視工具設計用于在中低壓電網中分析公益事業和工業的配電系統，允許用戶靈活自定義閾值、算法和測量選項。 1760 電能記錄儀可以捕獲用戶所選參數的最詳細資料。
應用
詳細的干擾分析 – 執行快速瞬態分析，找出設備故障的根源，以便將來進行改進和預防維護。 快速瞬態選項及 6000 V 量程，使之可以捕獲非常短暫的脈沖（例如，雷擊）。
符合 A 級服務質量要求 – 驗證進線口處的電能質量。 憑借 A 級標準認證，F(xiàn)luke 1760 允許各種嚴格的驗證。
多個位置處的事件相關性 – 利用 GPS 時間同步功能，用戶可以快速檢測出首先出現故障的位置（設施內部或外部）。
電氣隔離和直流電耦合 – 允許對不同的電能系統進行全面的測量。 例如，通過同步記錄電池電壓和功率輸出來解決 UPS 系統的故障。
電能質量和電力負載分析 – 安裝之前評估基本電能質量，確保符合關鍵系統的要求；以及在增加負載前驗證電力系統的容量。
Fluke（福祿克） 1760TR 三相電能質量記錄儀 產品特點：
?完全符合 A 級要求: 根據嚴格的 IEC 61000-4-30 A 級國際標準執行測試
?GPS 時間同步: 精確地將數據與其它工具生成的事件或數據集關聯在一起
?靈活且允許全面配置的閾值和刻度系數: 用戶可以定義詳細的干擾檢測和記錄標準來找出特定問題。
?不間斷電源（保持 40 分鐘）: 不會錯過任何重要的事件 – 甚至?xí)涗浿袛嗪屯Ｖ惯\(yùn)行事件的發生及結束，從而有助于確定問題根源
?10 MHz，6000 Vpk 波形捕獲: 甚至可以捕獲最短事件的詳圖
?2 GB 數據存儲器: 可對眾多的電能參數進行長期、詳細的同步記錄
?隨附全套的軟件: 在聯機模式下提供趨勢圖，用于故障根源分析、統計匯總、書面報告和實時數據監測。
?即插即用: 允許使用自動傳感器檢測功能進行快速設置；傳感器由記錄儀供電，無需電池
?結實耐用的現場設計: 無旋轉組件的絕緣殼體及堅固設計幾乎可在任何條件下進行可靠的現場測試。
Fluke（福祿克） 1760TR 三相電能質量記錄儀 產品規格：
| 測量功能概覽 | ||
| 統計評估 | 電能質量統計符合?EN50160?標準和?DISDIP?表，如?ITIC、CEBEMA?和?ANSI | |
| 事件列表 | 檢測電壓驟降、驟升和中斷，并存儲在事件列表中。同時，任何啟動的觸發器會生成一個事件，并添加到此列表。 | |
| 事件列表顯示事件發生的準確時間，以及持續時間和幅度。可依據這些事件的數種屬性進行分類，并選擇其中一個做進一步的故障根源分析。 | ||
| 如果觸發器啟動，則可以存儲真有效?(RMS)?值、瞬態和快速瞬態。 | ||
| 不間斷記錄 | Fluke 1760?記錄以下參數的?RMS?值及相應的最小值和最大值： | |
| ??電壓 | ||
| ??電流 | ||
| ??電能?P、Q、S | ||
| ??功率因數 | ||
| ? kWh | ||
| ??閃變 | ||
| ??不平衡 | ||
| ??頻率 | ||
| ??諧波/間諧波連續采用以下時間累積：日、10?分鐘、自由間隔，例如：15?分鐘、2?小時< | ||
| 觸發記錄 | 有效值 | 可在?10 ms（1/2?周期）、20 ms（1?個周期）、200 ms（10/12?個周期）或?3s（150/180?個周期）之間調整累積時間。 |
| RMS?值、諧波和間諧波的計算與電源頻率同步。 | ||
| 諧波和間諧波的基本累積時間為?200ms | ||
| 示波器 | 所有?8?個通道的采樣率均為?10.24 kHz | |
| 快速瞬態 | 快速瞬態的?1-4 FFT?通道的采樣率可選?100 kHz?至?10 MHz | |
| 電源信號 | 相位和?N?導線，電壓和電流 | |
| 聯機模式 | 可變刷新率。此功能允許用戶驗證儀表設置，并快速瀏覽示波器、瞬態和事件。 | |
| 一般數據 | ||
| 固有不確定度 | 請參閱參考條件，提供兩年保證 | |
| 質量體系 | 根據?ISO 9001: 2000?開發、制造 | |
| 環境條件 | 操作溫度量程 | 0 °C?至?+50 °C；32 °F?至?+122 °F |
| 工作溫度范圍 | -20 °C?至?+50 °C；-4 °F?至?+122 °F | |
| 存儲溫度范圍 | 20 °C?至?+60 °C；-4 °F?至?140 °F | |
| 參考溫度 | 23 °C ±2 K；74 °F ±2 K | |
| 氣候等級 | B2 (IEC 654-1)，-20°C?至?+50°C；-4°F?至?+122°F | |
| 最大工作海拔 | 2000 m：最大600 V CAT IV1，電源：300 V CAT III 5000 m：最大?600 V CAT III1，電源：300 V CAT II | |
| 1.?視傳感器而定 | ||
| 參考條件 | 環境溫度 | 23 °C ±2 K；74 °F ±2 K |
| 電源 | 230 V ±10% | |
| 電源頻率 | 50 Hz / 60 Hz | |
| 信號 | 標明的標稱輸入電壓?Udin | |
| 平均 | 10?分鐘間隔 | |
| 外殼 | 絕緣、堅固塑料外殼 | |
| 電磁兼容性?(EMC) | 輻射標準 | A?類，符合?IEC/EN 61326-1?標準 |
| 抗擾性 | IEC/EN 61326-1 | |
| 電源 | 量程 | 交流：83 V?至?264 V，45?至?65 Hz |
| 直流：100 V?至?375 V | ||
| 安全等級 | IEC/EN 61010-1?第?2?版 | |
| 300 V CAT III | ||
| 功耗 | 鎳氫，7.2 V，2.7?小時 | |
| 電池組 | 如果電源出現故障，內置電池可繼續供電多達?40?分鐘。之后，或在電池耗盡的情況下，F(xiàn)luke 1760?關閉；電源電壓恢復后，可以使用先前最新的設置繼續進行測量。用戶可以自行更換電池。 | |
| 顯示屏 | Fluke 1760?配有指示以下各項狀態的?LED?指示燈：8?個通道、相序、電源（電源或蓄電池）、內存使用、時間同步和數據傳輸。 | |
| 電源指示燈 | 長亮：電源正常供電。 | |
| 熄滅：在電源出現故障時通過內部蓄電池供電。 | ||
| 每個通道的?3?色指示燈用于表示 | 過載狀態 | |
| 欠載狀態 | ||
| 數據存儲器 | 2 GB?閃存 | |
| 內存模式 | 線性 | |
| 接口 | 以太網?(100MB/s)，兼容?Windows? XP、7?和?8、RS 232，外部調制解調器（通過?RS 232） | |
| RS 232?的波特率 | 9600?波特至?115K?波特 | |
| 尺寸（高x寬x深） | 325 x 300 x 65 mm；2.8 x 11.8 x 2.6 in | |
| 重量 | 約4.9 kg；10.8 lbs.?（無配件） | |
| 保修期 | 2?年 | |
| 校準時間間隔 | 對于?A?類建議?1?年，其他?2?年 | |
| 信號調節 | ||
| 50 Hz?系統范圍 | 50 Hz ±15%（42.5 Hz?到?57.5 Hz） | |
| 60 Hz?系統范圍 | 60 Hz ±15%（51 Hz?到?69 Hz） | |
| 分辨率 | 16ppm | |
| 50 Hz?電源頻率的采樣頻率 | 10.24 kHz，采樣率與電源頻率同步。 | |
| 頻率測量的不確定度 | < 20 ppm | |
| 內部時鐘的不確定度 | < 1s/天 | |
| 測量時間間隔 | 根據?IEC 61000-4-30 Class-A?進行間隔值合計 | |
| 最小、最大值 | 1/2?周期，例如：10 ms RMS?值?(50 Hz) | |
| 瞬變 | 每個通道的采樣率范圍為?100 kHz?至?10 MHz | |
| 諧波 | 符合?IEC 61000-4-7:2002?標準：200 ms | |
| 閃變 | 符合?EN 61000-4-15:2003?標準：10?分鐘?(Pst)，2?小時?(Plt) | |
| 測量輸入 | ||
| 輸入數量 | 用于電壓和電流測量的?8?個電流隔離輸入。 | |
| 傳感器安全性 | 最大?600 V CAT IV（取決于傳感器） | |
| 基本安全等級 | 300 V CAT III | |
| 額定電壓?(rms) | 100 mV | |
| 范圍（峰值） | 280 mV | |
| 過載容量?(rms) | 1000 V（連續） | |
| 電壓上升率 | 最大15 kV / μs | |
| 輸入電阻 | 1 MΩ | |
| 輸入電容 | 5 pF | |
| 輸入濾波器 | 每個通道都配有一個無源低通濾波器、抗混濾波器和一個?16?位?A/D?轉換器。與通用石英控制時鐘脈沖同步對所有通道進行采樣。 | |
| 濾波器可防止電壓瞬變，并限制信號的上升率，降低高頻分量，特別是噪聲電壓超過?A/D?轉換器采樣率的一半?80?分貝的情況，從而在極大振幅范圍內實現非常小的測量誤差。這在極端操作條件下（如轉換器輸出端的瞬態電壓）也是有效的。 | ||
| 不確定度 | ||
| 參考條件下的不確定度 | 包含電壓傳感器的不確定度符合?IEC 61000-4-30 Class-A。所有電壓傳感器都適用于高達?5 kHz?的直流 | |
| 傳感器?1000 V | 0.1% Udin = 480 V?和?600 V P-N | |
| 傳感器?600 V | 0.1% Udin = 230 V P-N | |
| 諧波的固有不確定度 | I?類，符合?EN 61000-4-7:2002?標準 | |
| 參考條件 | 23°C ± 2 K < 60 % rH；74°F ± 2 K < 60 % rH | |
| 預熱儀器?> 3?小時 | ||
| 電源：100 V?至?250 V AC | ||
| 溫度漂移 | 100 ppm / K | |
| 老化 | < 0.05%/年 | |
| 共模抑制比 | > 100 dB（50 Hz?時） | |
| 溫度漂移 | 由于溫度造成的增幅變化：< 0.005 %/K | |
| 老化 | 由于老化造成的增幅變化：< 0.04 %/年 | |
| 噪聲 | 噪聲電壓，短路輸入：< 40 μV | |
| 直流 | ±（0.2% rdg + 0.1%?傳感器） | |
 |
|
