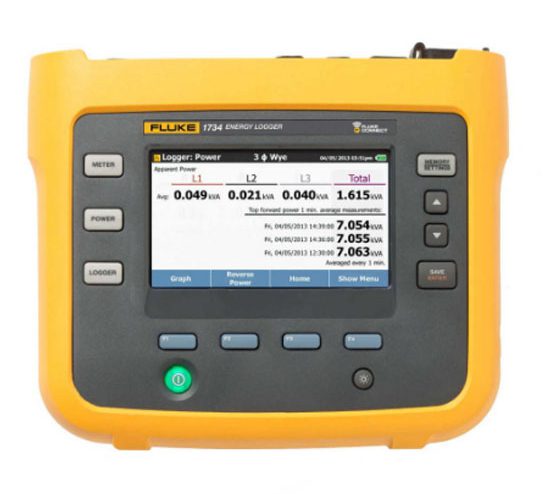

Fluke（福祿克） 1732 和 1734 手持式三相功率計 產品介紹：
產品型號：1732 和 1734
產品品牌：Fluke（福祿克）
產品類別：電能質量分析儀
產品備注：手持式三相功率計
Fluke（福祿克） 1732 和 1734 手持式三相功率計 產品特點：
主要測量： 自動捕獲和記錄電壓、電流、功率、功率因數、電能及相關值
兼容 Fluke Connect?： 在儀器上查看本地的數據，或者使用 Fluke Connect 移動應用程序和桌面軟件通過您企業的 WiFi 網絡查看數據
儀器供電方便： 直接從測量電路給儀器供電
業內最高安全級別： 進戶線和下游負載額定使用 600 V CAT IV/1000 V CAT III
測量所有三個相位： 隨附 3 個柔性電流探頭
全面記錄： 該設備上可以存儲 20 多個不同的記錄數據會話包。實際上，所有的測量值均自動記錄，讓您不再丟失測量趨勢。甚至可以在記錄會話期間以及下載前查看這些趨勢，進行實時分析
優化的用戶界面： 快速引導性的圖形設置可確保您每次都能捕獲正確的數據，而智能的驗證功能會指明連接是否正確，從而減少用戶的疑慮
明亮的彩色觸摸屏： 在全圖形化顯示屏上就能方便地進行實地分析和數據檢查
優化的用戶界面： 每次根據指示按照?qǐng)D形化步驟進行快速設置后，均就能獲取正確的數據；而且借助智能化驗證功能可降低設備連接的不確定性
通過前面板或 Fluke Connect 應用程序完成“現場設置： 無需返回辦公室進行下載和設置，也不必?cái)y帶計算機至電氣面板
全面的集成記錄： 將其他 Fluke Connect 設備連接到 Fluke 1734 可同時記錄另外兩個測量參數，幾乎是 Fluke Connect 無線數字萬用表或模塊上提供的所有參數*
Energy Analyze Plus 應用軟件： 使用自動報告功能下載并分析電能消耗的各項細節
*并非所有型號在所有地區都可用。請咨詢您當?shù)氐?Fluke 代表
Fluke（福祿克） 1732 和 1734 手持式三相功率計 產品規格：
| 技術指標 | |||||
| 精度 | |||||
| 參數 | 量程 | 分辨率 | 參考條件下的內在準確度（讀數百分比?+?量程百分比） | ||
| 電壓 | 1000 V | 0.1 V | ±(0.2% + 0.01%) | ||
| 電流：直接輸入 | i17xx-flex 1500 12″ | 150 A | 0.1 A | ±(1% + 0.02%) | |
| 1500 A | 1 A | ±(1% + 0.02%) | |||
| i17xx-flex 3000 24″ | 300 A | 1 A | ±(1% + 0.03%) | ||
| 3000 A | 10 A | ±(1% + 0.03%) | |||
| i17xx-flex 6000 36″ | 600 A | 1 A | ±(1.5% + 0.03%) | ||
| 6000 A | 10 A | ±(1.5% + 0.03%) | |||
| i40s-EL?電流鉗 | 4 A | 1 mA | ±(0.7% + 0.02%) | ||
| 40 A | 10 mA | ±(0.7% + 0.02%) | |||
| 頻率 | 42.5 Hz?至?69 Hz | 0.01 Hz | ±(0.1%) | ||
| 輔助輸入 | ±10 V?直流 | 0.1 mV | ±(0.2% + 0.02%) | ||
| 電壓最小值/最大值 | 1000 V | 0.1 V | ±(1% + 0.1%) | ||
| 電流最小值/最大值 | 由附件定義 | 由附件定義 | ±(5% + 0.2%) | ||
| 電壓?THD | 1000% | 0.10% | ±0.5 | ||
| 電流?THD | 1000% | 0.10% | ±0.5 | ||
| 固有不確定性?±（讀數百分比?+?量程百分比）1 | |||||
| 參數 | 影響量 | iFlex1500-12 | iFlex3000-24 | iFlex6000-36 | i40S-EL |
| 150 A / 1500 A | 300 A / 3000 A | 600 A / 6000 A | 4 A / 40 A | ||
| 有功功率?P | PF ≥ 0.99 | 1.2% + 0.005% | 1.2% + 0.0075% | 1.7% + 0.0075% | 1.2% + 0.005% |
| 有功能量?Ea | PF ≥ 0.99 | 1.2% + 0.005% | 1.2% + 0.0075% | 1.7% + 0.0075% | 1.2% + 0.005% |
| 視在功率?S | 0 ≤ PF ≤ 1 | 1.2% + 0.005% | 1.2% + 0.0075% | 1.7% + 0.0075% | 1.2% + 0.005% |
| 視在能量?Eap | 0 ≤ PF ≤ 1 | 1.2% + 0.005% | 1.2% + 0.0075% | 1.7% + 0.0075% | 1.2% + 0.005% |
| 無功功率?Q | 0 ≤ PF ≤ 1 | 已測量的視在功率的?2.5% | |||
| 無功能量?Er | 0 ≤ PF ≤ 1 | 已測量的視在功率的?2.5% | |||
| 功率因數?PF | – | ±0.025 | |||
| 位移功率因數 | – | ±0.025 | |||
| DPF/cos? | – | ±0.025 | |||
| 量程的額外不確定度1 | V?P-N>250 V | 0.02% | 0.02% | 0.02% | 0.02% |
| 1?量程?= 1000 V x?電流范圍 | |||||
| 參考條件：環境：23 °C ±5 °C，儀器至少工作 30 分鐘，無外部電/磁場，RH <65%
輸入條件：CosΦ/PF=1，正弦信號 f=50 Hz/60 Hz，電源 120 V/230 V ±10%。 電流和功率指標：輸入電壓 1 ph：120 V/230 V 或 3 ph wye/delta：230 V/400 V 輸入電流：I > I范圍 的 10% 夾鉗初級導體或中心位置的 Rogowski 線圈 溫度系數：?高于 28 °C 或低于 18 °C 時，每攝氏度增加指定準確度的 0.1 倍 |
|||||
| 電氣技術指標 | |
| 電源 | |
| 電壓量程 | 使用安全的輸入插頭通過測量電路供電時為?100 V?至?500 V |
| 使用標準電源線時為?100 V?至?240 V (IEC 60320 C7) | |
| 功耗 | 最大為?50 VA（使用?IEC 60320?輸入時最大為?15 VA） |
| 能效 | ≥ 68.2%（符合能效規范） |
| 最大空載損耗 | < 0.3 W（僅當使用?IEC 60320?輸入時） |
| 主電源頻率 | 50/60 Hz ± 15% |
| 電池 | 鋰離子電池?3.7 V, 9.25 Wh（客戶可進行更換） |
| 電池供電的運行時間 | 標準操作模式下?4?小時，節電模式下最高可達?5.5?小時 |
| 充電時間 | < 6?小時 |
| 數據采集 | |
| 分辨率 | 16?位同步采樣 |
| 取樣頻率 | 50/60 Hz?時為?10.24 kHz，與電源頻率同步 |
| 輸入信號頻率 | 50/60 Hz（42.5?至?69 Hz） |
| 接線方式類型 | 1-φ，1-φ IT，分相，3-φ delta，3-φ wye，3-φ wye IT，3-φ wye?平衡，3-φ Aron/Blondel（兩表法），3-φ?開腳delta，僅電流（負載分析） |
| 數據存儲 | 內部閃存（用戶無法更換） |
| 內存容量 | 典型值：10?個為期?8?周、間隔為?1?分鐘和?500?個事件的記錄會話1 |
| 1可能的記錄會話數和記錄周期取決于用戶的需求。 | |
| 基本間隔 | |
| 測量的參數 | 電壓、電流、Aux、頻率、THD V、THD A、功率、功率因數、基波功率、DPF、電能量 |
| 平均間隔 | 1?秒、5?秒、10?秒、30?秒、1?分鐘、5?分鐘、10?分鐘、15?分鐘、30?分鐘 |
| 平均時間最小/最大值 | 電壓、電流：每半周更新一次的全循環?RMS?輔助功率：200ms |
| 需求間隔（能量儀表模式） | |
| 測量的參數 | 電能量（Wh、varh、VAh）、PF、最大需量、電能成本 |
| 間隔 | 5?分鐘、10?分鐘、15?分鐘、20?分鐘、30?分鐘，關 |
| 符合標準 | |
| 功率 | IEEE 1459 |
| 通訊接口 | |
| USB-A | 通過?U?盤進行的文件傳輸，固件更新 |
| 最大電流：120 mA | |
| WiFi | 通過直接連接或?WiFi?網絡進行文件傳輸和遠程控制 |
| 藍牙 | 從?Fluke Connect? 3000?系列模塊讀取輔助測量數據（需要?1734?或?1732?升級選件） |
| USB-mini | 將數據下載到?PC |
| 電壓輸入 | |
| 輸入通道 | 4?個（三相和零線） |
| 最大輸入電壓 | 1000 Vrms、CF 1.7 |
| 輸入阻抗 | 10 MΩ |
| 帶寬?(-3 dB) | 42.5 Hz – 3.5 kHz |
| 縮放 | 1:1、可變 |
| 電壓安全等級 | 1000 V CAT III/600 V CAT IV |
| 電流輸入 | |
| 輸入通道 | 3?個，自動為連接的傳感器選擇模式 |
| 輸入電壓 | 電流鉗輸入：500 mVrms/50 mVrms；波峰系數?2.8 |
| Rogowski?羅氏線圈輸入 | 50 Hz?時為?150 mVrms/15 mVrms，60 Hz?時為?180 mVrms/18 mVrms；波峰系數?4；全部位于探頭額定量程內 |
| 量程 | 使用細柔性電流探頭?i17XX-flex1500 12?為?1 A?至?150 A/10 A?至?1500 A |
| 使用細柔性電流探頭?i17XX-flex3000 24?為?3 A?至?300 A/30 A?至?3000 A | |
| 使用細柔性電流探頭?i17XX-flex6000 36?為?6 A?至?600 A/60 A?至?6000 A | |
| 40 mA?至?4 A/0.4 A?至?40 A（40 A?電流鉗?i40s-EL） | |
| 帶寬?(-3 dB) | 42.5 Hz – 3.5 kHz |
| 縮放 | 1:1、可變 |
| 輔助輸入 | |
| 輸入通道 | 2 |
| 輸入量程 | 0?至?± 10 V?直流，1?個讀數/秒 |
| 變比系數（2014?年起適用） | 格式：mx + b（增益和偏移）用戶可配置 |
| 單位顯示（2014?年起適用） | 用戶可進行配置（7?個字符，例如?°C、psi?或?m/s） |
| 無線連接 | |
| 輸入通道 | 2 |
| 支持的模塊 | Fluke Connect? 3000?系列 |
| 采集 | 1?個讀數/秒 |
| 環境指標 | |
| 工作溫度 | -10 °C?至?+50 °C（14 °F?至?122 °F） |
| 存放溫度 | -20 °C?至?+60 °C (-4 °F?至?140 °F)，包括電池：-20 °C?至?+50 °C (-4 °F?至?122 °F) |
| 工作濕度 | 10 °C?至?30 °C（50 °F?至?86 °F）最高相對濕度?95% |
| 30 °C?至?40 °C（86 °F?至?104 °F）最高相對濕度?75% | |
| 40 °C?至?50 °C（104 °F?至?122 °F）最高相對濕度?45% | |
| 工作海拔 | 2000 m（高達?4000 m?時下降為?1000 V CAT II/600 V CAT III/300 V CAT IV） |
| 儲存海拔 | 12,000m |
| 外殼 | IP50（符合?EN60529） |
| 振動測試 | MIL-T-28800E，類型3，III?級，B?式 |
| 安全性 | IEC 61010-1 |
| IEC?電源輸入：過電壓類別?II，污染等級?2 | |
| 電壓端：過電壓類別?IV，污染等級?2 | |
| IEC 61010-2-031：CAT IV 600 V / CAT III 1000 V | |
| 電磁兼容性 | EN 61326-1：工業?CISPR 11：Group 1，Class A |
| 韓國?(KCC)：A?類設備（工業廣播和通訊設備） | |
| USA (FCC)：47 CFR 15 B?部分。按照第?15.103?條規定，本產品被視為免稅設備 | |
| 溫度系數 | 0.1 x?精度指標/°C |
| 通用技術指標 | |
| 彩色?LCD?顯示屏 | 4.3?英寸有源矩陣?TFT, 480?像素?x 272?像素,?電阻式觸摸屏 |
| 保修期 | 儀器和電源：兩年（不包括電池） |
| 附件：一年 | |
| 校準周期：兩年 | |
| 尺寸 | 儀器：19.8 x 16.7 x 5.5 cm (7.8 x 6.6 x 2.2 in) |
| 電源：13.0 x 13.0 x 4.5 cm (5.1 x 5.1 x 1.8 in) | |
| 儀器連接電源時：19.8 x 16.7 x 9 cm (7.8 x 6.6 x 3.5 in) | |
| 重量 | 儀器：1.1 kg (2.5 lb) |
| 電源：400 g (0.9 lb) | |
| 防篡改保護 | 防盜鎖槽 |
| i17xx-flex 1500 12?柔性電流探頭技術指標 | |
| 測量量程 | 1?至?150 A?交流電/ 10?至?1500 A?交流電 |
| 無損電流 | 100 kA (50/60 Hz) |
| 參考條件下的固有誤差* | 讀數的?±0.7% |
| 173x + iFlex?精度 | ±（讀數的?1% +?量程的?0.02%） |
| 超出工作溫度范圍的溫度系數 | 讀數的?0.05%/°C，讀數的?0.09%/°F |
| 工作電壓 | 1000 V CAT III, 600 V CAT IV |
| 探頭電纜長度 | 305 mm (12 in) |
| 探頭電纜直徑 | 7.5 mm (0.3 in) |
| 最小彎曲半徑 | 38 mm (1.5 in) |
| 輸出電纜長度 | 2 m (6.6 ft) |
| 重量 | 115 g |
| 探頭電纜材質 | TPR |
| 連接器材質 | POM + ABS/PC |
| 輸出電纜 | TPR/PVC |
| 工作溫度 | 測試環境下導線溫度為?-20 °C?至?+70 °C（-4 °F?至?158 °F），不超過?80 °C (176 °F) |
| 非工作狀態下溫度 | -40 °C?至?+80 °C（-40 °F?至?176 °F） |
| 工作狀態下的相對濕度 | 15%?至?85%?無冷凝 |
| IP?等級 | IEC 60529:IP50 |
| 保修期 | 1?年 |
| *?參考條件：環境：23 °C ±5 °C，無外部電/磁場，RH 65%
一次側導體在中心位置 |
|
 |
|
