Tektronix 泰克

Tektronix 泰克Keithley2450-EC 圖形恒電位儀產品介紹：

產品型號：Keithley 2450-EC
產品品牌：Tektronix 泰克
產品類別：恒電位儀
產品備注：圖形恒電位儀

Tektronix 泰克Keithley2450-EC 圖形恒電位儀產品特點：

• 執行循環伏安法，方波伏安或電流伏安法，計時電流法和計時電位法
• 簡化的用戶界面可加快測試設置和結果分析
• 實時繪制伏安圖
• 分析圖形光標，無需 PC即可立即分析結果
• 使用內置腳本創建可重用，可定制的實驗軟件庫
• 屏幕捕獲功能允許將測試結果從顯示器復制到報告中
• 10nV?和 10?fA?的測量靈敏度
• 前面板輸入香蕉插孔；后面板輸入三軸連接
• 上下文相關的幫助功能最大程度地減少了學習
• 前面板 USB0?內存 I?/?O?端口，用于傳輸數據， 測試腳本或測試配置

盡管穩壓器是電化學應用的出色儀器，但它們通常缺少任 何前面板顯示和控制旋鈕，通常僅是兩象限系統，并且必 須由計算機完全控制，并且該軟件并不總是對用戶開放， 用戶可以自定義超出其范圍的測試該軟件可以做到。

2450-EC 包括各種電壓或電流，用于源極或測量； nV /

fA 靈敏度；高阻抗感測引線，典型輸入電阻為 50 G 歐姆， 輸入偏置電流僅為 1pA，通常可以接受多種參比電極。

2450-EC?可以運行內部應用程序測試腳本，因此可以在不使用外部計算機的情況下運行電化學測量。

結果立即顯示在儀器前面板觸摸屏上。將 2450-EC?連接到使用隨附的平移電纜可以很容易地實現 2?電極，3?電

極或 4 電極電池。

Tektronix 泰克Keithley2450-EC 圖形恒電位儀產品優勢：

2450-EC?圖形恒電位儀使您觸手可及的速度，靈活性和簡單性。其創新的圖形用戶界面（GUI）和先進的電容式觸 摸屏技術可實現直觀的使用并最大程度地減少學習曲線， 從而使研究人員，科學家和學生能夠更快地學習，更智能地工作并更容易發明。2450-EC?是一款多功能儀器，特別適合基礎電化學實驗室研究和開發，可表征下一代材料和電解質，新儲能設備以及更快，更小巧的傳感器。

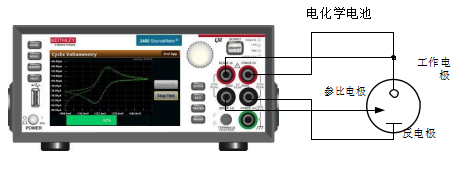

2450-EC 可以輕松連接至 3 電極電池。

學習更快；工作更聰明；發明更容易

與傳統的恒電位儀不同，傳統的恒電位儀缺乏與用戶界面 前面板進行交互的功能，而 2450-EC?具有五英寸的全彩色高分辨率觸摸屏，可簡化易用性并優化整體速度和生產率。內置的上下文相關幫助可實現直觀的操作，并最大限度地 減少了查看單獨手冊的需要。

這些功能加上其應用的多功能性，無論您使用電化學儀器 的經驗水平如何，2450-EC?本質上都易于在基本和高級測量應用中使用。

2450-EC 循環伏安菜單

將原始數據轉換為信息

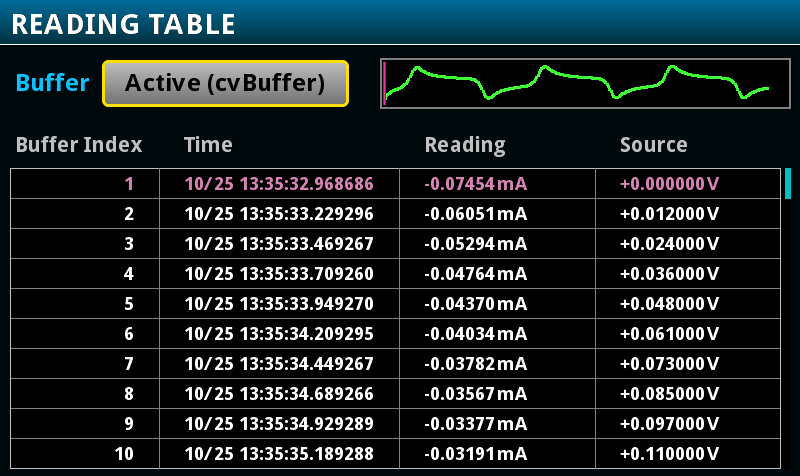

完整的圖形繪圖窗口可轉換原始數據并立即將其顯示為有用信息，例如循環伏安圖。觸摸屏界面使觀察， 交互和瀏覽變得容易

輕松進行“縮放”操作。通過使用內置的圖形光標，您無需計算機即可立即分析數據。所有圖形屏幕都可以保存到USB?拇指驅動器中，以合并到報告和日記中。使用圖形工作表視圖，測試數據也可以表格形式顯示。該儀器支持將 數據導出到電子表格以進行進一步分析，從而大大提高了 研發的生產率。高性能和高度易用性的結合為您的測試結 果提供了無與倫比的洞察力。

2450-EC 循環伏安法測試配置屏幕

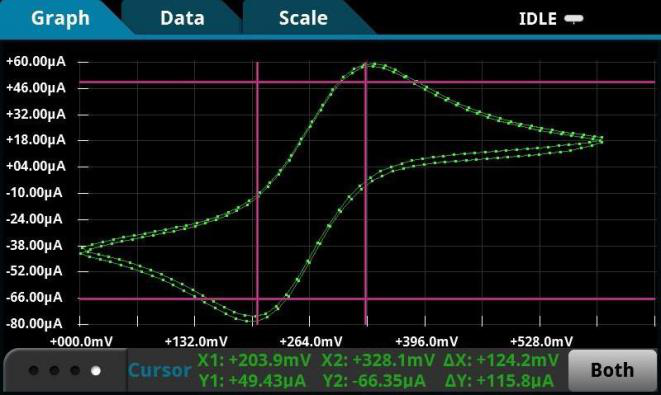

結果的圖形視圖

Tektronix 泰克Keithley2450-EC 圖形恒電位儀測試應用：

2450-EC?的內置腳本語言使電化學家，化學家和材料科學家能夠創建可重用的，可自定義的實驗軟件庫，用于運行包括循環伏安法，計時電流法，計時電位法等在內的測試。以下電化學測試腳本已加載到 2450-EC?的內部存儲器中。

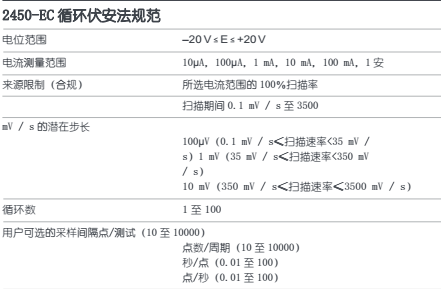

• 循環伏安法：在測量電流時，以用戶可編程的掃描速 率在 2至 4?個定義的頂點之間掃描電位。使用模擬積分方法測量電流。這個

應用程序還可用于執行線性掃描伏安法。

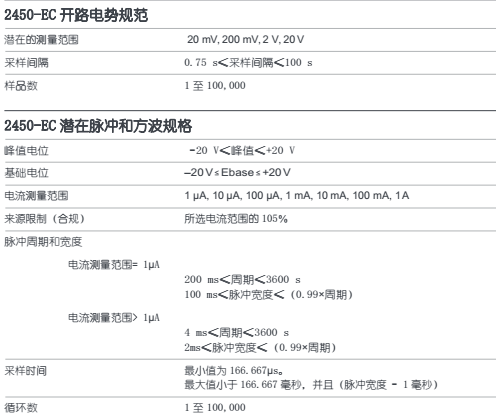

• 開路電勢：測量具有高輸入阻抗的兩個電極之間的電池電勢差隨時間的變化。
• 帶有電流測量的潛在脈沖和方波：2450-EC以可編程的峰值和基極水平提供電勢，并以脈沖峰值水平記錄產生的電流。

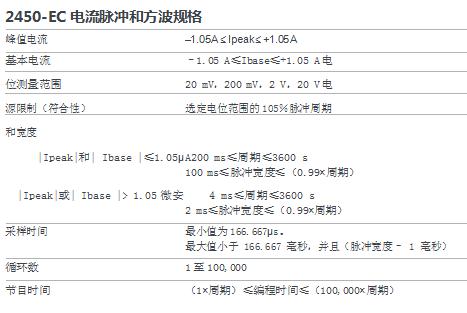

• 電流脈沖和方波（帶電壓測量）：2450-EC以可編程的峰值和基極電平提供電流，并以脈沖峰值電平記錄 產生的電勢。

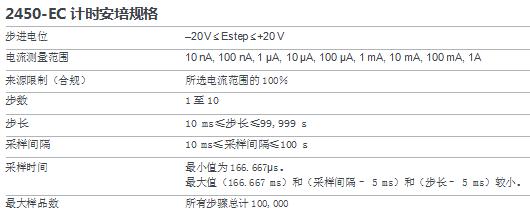

• 計時電流法：將電勢步進到編程值，并測量所產生的電流作為時間的函數。

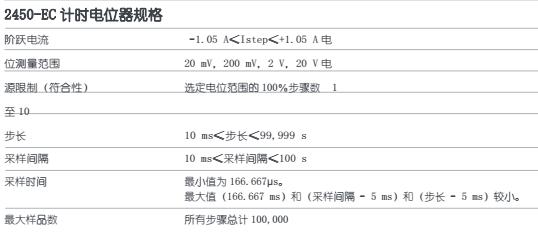

• 計時電位計：將電流步進到一個編程值，并測量所產生的電位作為時間的函數。除了預加載的測試腳本外，內置的腳本語言還使用戶能夠 創建自己的電化學測試腳本庫，可以隨測試和測量的發展 對其進行修改。

典型應用

電化學研究和開發的理想選擇， 適用于多種應用研究，包括：

• 基礎分析研究
  • 電化學電池
  • 電極研究
  • 固體電解質
• 材料研究
  • 電極組成
  • 電解液
  • 陶瓷，聚合物，鐵/壓電
  • 有機半導體
  • 低介電常數
  • 生物材料
  • 納米材料
  • 電沉積
• 能源系統與存儲
  • 染料敏化太陽能電池
  • 電池
  • 燃料電池，液流電池
  • 超級電容器
• 感測器
  • 環境監測
  • 工業過程控制
  • 醫療保健/醫療

內置的實時圖形，圖表，類似作用域的光標以及用于導出的數據顯示電子表格簡化了將測試結果轉換為有用信息的過程。

多合一儀器

2450-EC?提供了高度靈活的四象限電壓和電流源/負載以及精密的電壓和電流表。當不用于恒電位儀類型的應用時， 該多功能一體式儀器可重新用作通用實驗室儀器，包括用作：

• 帶 V和 I?回讀的精密電源
• 真實電流源
• 數字萬用表（DCV，DCI，歐姆和具有 6?位分辨率的功率）
• 精密電子負載
• 觸發控制器

觸摸屏之外的易用性

除 5?英寸彩色觸摸屏外，2450-EC?前面板還具有許多功能，可補充其速度，用戶友好性和易學性，包括 USB 2.0?存儲器 I / O?端口，幫助鍵，旋轉式導航/控制旋鈕，一個前/后輸入選擇器按鈕和一個用于基本臺式應用的香蕉插孔。USB 2.0?內存端口支持簡單的數據存儲，保存儀器配置，加載測試腳本和系統升級。另外，所有前面板按鈕都帶有背光，以增強在弱光環境下的可見性。

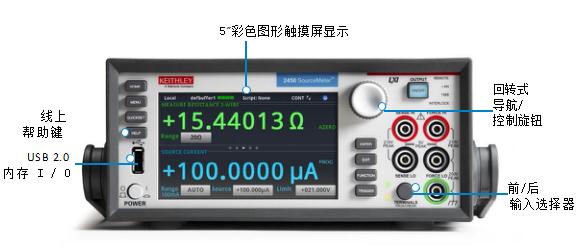

2450-EC 前面板，帶高分辨率電容觸摸屏。

全面的內置連接

后面板可訪問后輸入三軸連接器，遠程控制接口（GPIB，USB 2.0?和 LXI /以太網），D-sub 9?針數字 I / O?端口（用于內部/外部觸發信號和處理器控制），儀器互鎖控制和 TSP-Link?插座可輕松配置多種儀器測試解決方案，并且無需投資購買額外的適配器附件。

后面板連接已針對信號完整性進行了優化。

免費的儀器控制啟動軟件

2450-EC?可以作為通用實驗室工具重新用于電化學以外的應用，例如

• 測試，泄漏測試，電池充電/放電過程分析等。Keithley的儀器控制非編程啟動軟件 KickStart?可讓用戶啟動

在數分鐘內即可完成典型電流與電壓應用的測量。在大多數情況下，用戶只需要進行快速測量，繪制數據圖形并將數據存儲到磁盤即可在 Excel?等軟件環境中進行分析。

KickStart 提供以下功能：

• 儀器配置控制以執行 IV表征

• 原生 XY繪圖，平移和縮放
• 電子表格/表格查看數據
• 保存和導出數據以進行進一步分析
• 保存測試設置
• 屏幕截圖的圖形
• 測試注釋
• 用于發送和接收數據的命令行對話框
• HTML幫助
• GPIB，USB0，以太網兼容

簡化編程
即用型儀器驅動器

對于那些喜歡創建自己的自定義應用程序軟件的人，可以 在以下網站找到本機的 National?Instruments?LabVIEW? 驅 動 程 序 以 及 IVI-C 和 IVI-COM 驅 動 程 序 ： www.tektronix.com.

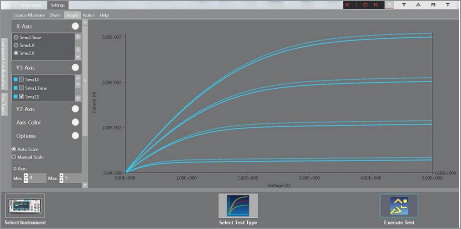

使用 KickStart 啟動軟件，用戶可以在幾分鐘內完成測量。

測試腳本規范

最大樣本總數 100,000

節目時間 （1×周期）≤編程時間≤（100,000×周期）

技術指標

電壓規格 1,?2

	資源			量度?3
		精度（23°±5°C）1?年				精度（23°±5°C）1?年
范圍	解析度	±（％設定值+伏特）	噪音（RMS）	解析度	輸入電阻	±（讀數的％+伏特）
20.00000?毫伏	500?毫伏	0.100％+?200?微伏	1?微伏	10?毫伏	>10GΩ	0.100％+?150?微伏
200.0000?毫伏	5?微伏	0.015％+?200?微伏	1?微伏	100?毫伏	>10GΩ	0.012％+?200?微伏
2.000000?V	50?微伏	0.020％+?300?微伏	10?微伏	1?微伏	>10GΩ	0.012％+?300?微伏
20.00000?V	500?微伏	0.015％+?2.4?毫伏	100?微伏	10?微伏	>10GΩ	0.015％+?1?毫伏
200.0000?V	5?毫伏	0.015％+?24?毫伏	1?毫伏	100?微伏	>10GΩ	0.015％+?10?毫伏

當前規格?1,??2

	資源			量度?3
范圍	解析度	精度（23°±5°C）4?1?年	噪音（RMS）	解析度	電壓負擔	精度（23°±5°C）?1?年
10.00000?納安?5	500?fA	0.100％+?100?帕	500?fA	10?fA	<100?微伏	0.100%?+?50?pA
100.0000?nA5	5?pA	0.060%?+?150?pA	500?fA	100?fA	<100?微伏	0.060％+?100?帕
1.000000?微安	50?帕	0.025％+?400?帕	5?pA	1?帕	<100?微伏	0.025%?+?300?pA
10.00000?微安	500?帕	0.025%?+?1.5?nA	40?pA	10?帕	<100?微伏	0.025%?+?700?pA
100.0000?微安	5?nA	0.020%?+?15?nA	400?帕	100?pA	<100?微伏	0.020%?+?6?nA
1.000000?毫安	50?nA	0.020%?+?150?nA	5?nA	1?nA	<100?微伏	0.020％+?60?毫安
10.00000?毫安	500?nA	0.020%?+?1.5?μA	40?nA	10?nA	<100?微伏	0.020％+?600?毫安
100.0000?毫安	5?微安	0.025％+?15?微安	100?nA	100?nA	<100?微伏	0.025%?+?6?μA
1.000000?A	50?微安	0.067％+?900?微安	3?微安	1?微安	<100?微伏	0.030％+?500?微安

溫度系數（0°–18°C 和 28°–50°C）

±（0.15×精度規格）/°C。

筆記

1. 速度= 1 PLC。
2. 輸出 ON時，保證所有規格。
3. 正確置零后，精度適用于 2線和 4?線模式。
4. 對于灌電流模式，1μA至 100 mA?的量程精度為±（0.15％+失調×4）。對于 1A?范圍，精度為±（1.5％+偏移×8）。
5. 僅后面板三軸連接。

電阻測量精度（本地或遠程）1, 2

			正常精度	增強精度?4
范圍	默認分辨率?3	默認測試電流	（23°C±5°C）	(23°C?±5°C)
			1?年，±（讀數％+歐姆）	1?年，±（讀數％+歐姆）
<2.000000?Ω5	1?微歐	用戶自定義	來源?Iacc+測量。Vacc	測量。Iacc+測量Vacc
20.00000?Ω	10?微歐	100?毫安	0.098%?+?0.003?Ω	0.073%+?0.001?Ω
200.0000?Ω	100?微歐	10?毫安	0.077%+?0.03?Ω	0.053%+?0.01?Ω
2.000000?千歐	1?毫歐	1?毫安	0.066%?+?0.3?Ω	0.045%?+?0.1?Ω
20.00000?千歐	10?毫歐	100?微安	0.063%?+?3?Ω	0.043%?+?1?Ω
200.0000?千歐	100?毫歐	10?微安	0.065%?+?30?Ω	0.046%?+?10?Ω
2.000000?兆歐	1?Ω	1?微安	0.110%+?300?Ω	0.049%?+?100?Ω
20.00000?兆歐	10?Ω	1?微安	0.110%?+?1?kΩ	0.052%?+?500?Ω
200.0000?毫歐	100Ω	100?nA	0.655%?+?10?kΩ	0.349%?+?5k?Ω
>200.0000?mΩ?5	—	用戶自定義	源?Iacc+測量。Vacc	測量。Iacc+測量Vacc

溫度系數，（0°–18°C 和 28°–50°C）

±（0.15×精度規格）/°C。

筆記

1. 輸出 ON時，保證所有規格。
2. 正確置零后，精度適用于 2線和 4?線模式。
3. 5位數字的分辨率
4. 源回讀已啟用。偏移補償 ON。

源電流，測量電阻或源電壓，僅測量電阻。為了獲得最佳測量效果，請使用后面板三軸連接器。

系統測量速度 1

60 Hz（50 Hz）的典型讀取速率（讀數/秒）：

腳本（TSP）編程

	測量				源測量掃描
NPLC?/觸發源	致記憶	前往?GPIB	到?USB	到局域網	致記憶	前往?GPIB	到?USB	到局域網
0.01?/內部	3130(2800)	2830?(2570)	2825?(2600)	2790?(2530)	1710(1620)	1620?(1540)	1630?(1540)	1620?(1540)
0.01?/外部	2170(2050)	2150?(2030)	2170(2040)	2160?(1990)	1670?(1590)	1580?(1500)	1590?(1510)	1580?(1510)
0.1?/內部	540?(460)	530?(450)	530?(450)	530?(450)	470(410)	460?(400)	470(400)	470(400)
0.1?/外部	500?(430)	490?(420)	500?(430)	500?(420)	470(400)	460?(390)	460?(400)	460?(400)
1.00?/內部	59?(49)	58?(49)	59?(49)	59?(49)	58?(48)	58?(48)	58?(48)	58?(48)
1.00?/外部	58?(48)	57?(48)	58?(48)	58?(48)	57?(48)	57?(47)	57?(48)	57?(48)

SCPI 編程 2

	測量				源測量掃描
NPLC?/觸發源	致記憶	前往?GPIB	到?USB	到局域網	致記憶	前往?GPIB	到?USB	到局域網
0.01?/內部	3130(2800)	3060?(2760)	3000?(2790)	3010?(2710)	1710?(1630)	1610?(1600)	1440?(1380)	1690?(1590)
0.01?/外部	2350?(2200)	2320?(2170)	2340?(2190)	2320?(2130)	1680?(1590)	1560?(1570)	1410?(1360)	1660?(1560)
0.1?/內部	540?(460)	540?(450)	540?(460)	540?(450)	470(410)	470(410)	450?(390)	470(410)
0.1?/外部	510?(440)	510(430)	510?(440)	510(430)	470(400)	470(400)	450?(390)	470(400)
1.00?/內部	59?(49)	59?(49)	59?(49)	59?(49)	58?(48)	58?(48)	57?(48)	58?(48)
1.00?/外部	58?(49)	58?(49)	58?(49)	58?(49)	58?(48)	58?(48)	57?(47)	58?(48)

筆記

1. 適用于電壓或電流測量的讀數速率，自動歸零關閉，自動量程關閉，濾波器關閉，二進制讀取格式和源讀數回退。
2. SCPI編程模式。速度不適用于 SCPI 2400?模式。

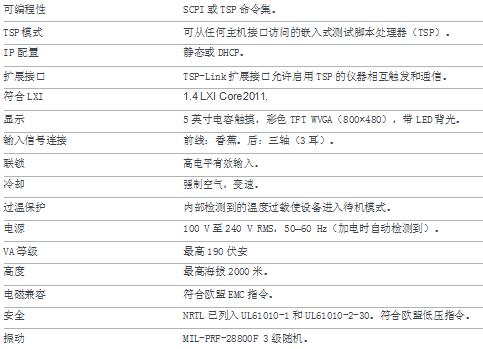

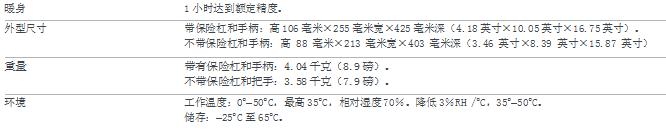

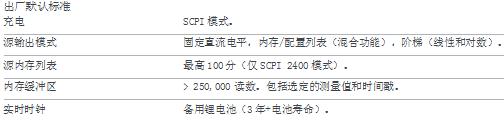

一般特性（除非指定，否則為默認模式）

遠程接口

GPIB 符合 IEEE-488.1。支持 IEEE-488.2?通用命令和狀態模型拓撲。

USB 設備

（后面板，B?型） 2.0?全速?USBTMC。

USB 主機

（前面板，類型?A） USB?2.0，支持閃存驅動器，FAT32。乙太網路 RJ-45?(10/100BT).

數字 I / O 接口：

線數 6?為數字?I?/ O?或觸發定義的輸入/輸出用戶。

連接器 9?針母?D.

輸入信號電平 0.7?V（最大邏輯低電平），3.7?V（最小邏輯高電平）。

輸入電壓限制 –0.25 V（最小*對值），+ 5.25 V（最大*對值）。

最大源電流 +2.0?mA?@>?2.7?V（每個引腳）。

最大灌電流 –50?mA?@?0.7?V（每個引腳，固態保險絲保護）。

5V?電源引腳 在>?4 V?時限制為?500?mA（固態保險絲保護）。

處理程序 用戶定義的測試開始，測試結束，4?個類別位。

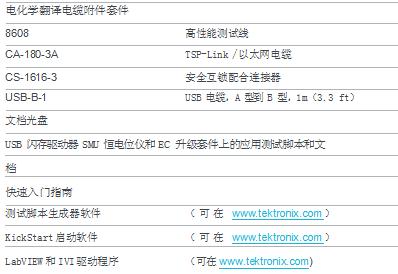

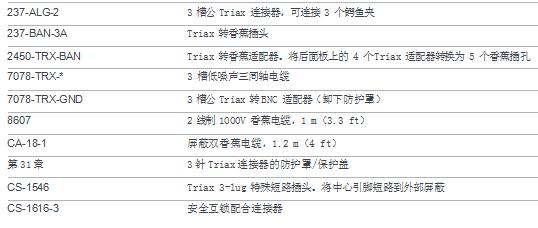

提供的配件

可用配件

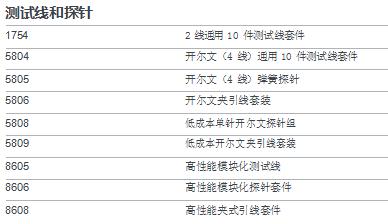

電纜，連接器，適配器

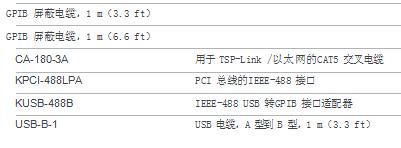

通訊接口和電纜

觸發與控制

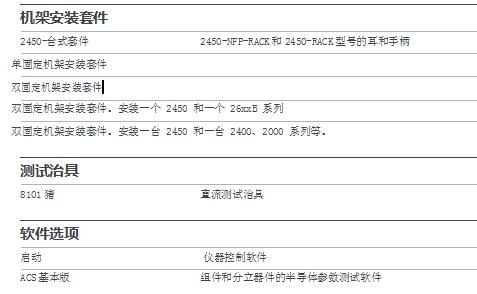

機架安裝套件
