德國Narda EHP-50F 低頻電磁輻射分析儀 產品介紹：
產品型號：EHP-50F
產品品牌：德國Narda
產品類別：電磁輻射分析儀
產品備注：低頻電磁輻射分析儀
德國Narda EHP-50F 低頻電磁輻射分析儀 產品描述：

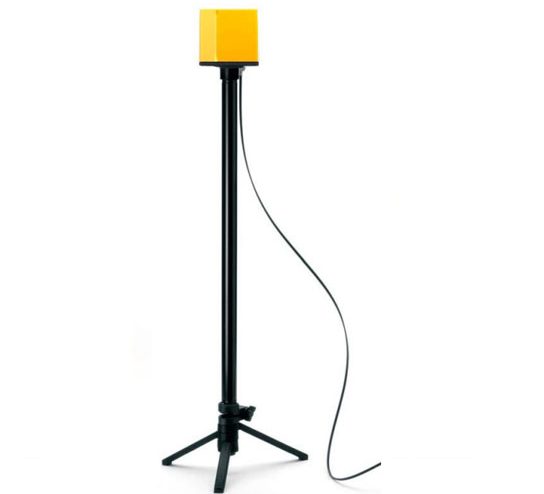

EHP-50F 是低頻場強測量儀，設計緊湊，同時配有電場和磁場傳感器進行三維全向測量因此，它可以對電場和磁場進行選頻測量和無方向性測量，并且具有高精度和動態范圍大的特點。
EHP-50F 內置三腳架安裝接口，支持光纖遠控操作，因此可以將其放置在最佳的測量位置而不受測試人員本身的影響，從而不會對測量結果造成偏差。遠控操作可使用基于 Windows?的 PC 軟件或 Narda NBM-550 主機。
在獨立工作模式下，EHP-50F 可以實現長時間全自動地測量，如 24小時全天測量，并存儲測量結果。
FFT 頻譜分析
低頻范圍的電磁場限值與頻率有很大關系，因此，寬帶的測量方法往往不能準確地對信號進行評估，而頻譜分析方式可以獲取信號的完整頻率構成信息。
EHP-50F 采用的 FFT 分析功能強大，頻率范圍覆蓋 1 Hz – 400 kHz。低頻信號通過窄的分辨帶寬和較高的頻率分辨率進行捕獲；較高的頻率可以采用較寬的分辨率，這樣可以實現較快的測量。
電場和磁場的頻譜測量在各個軸向同時進行，并給出在同一時刻記錄的頻率范圍的寬帶測量值。

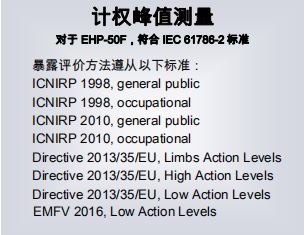

計權峰值測量模式（WPM）
實際中遇到的各種各樣的場強信號越來越復雜，例如在電阻焊接時的電流脈沖。而即使對于這種脈沖信號，計權峰值測量模式也可以精確地測量，并且在測量時會考慮不同頻率分量的相位影響。這種方式可以大大節省用戶的工作量，因?yàn)橛脩糁恍枰x擇相應的標準即可，儀表可以直接給出相對于限值的百分比結果。
基于 ICNIRP 2010 和 IEC 61786-2 標準要求，EHP-50F 采用了時域卷積的計權峰值評估方式。測量范圍覆蓋 1 Hz – 400 kHz，并可以給出測量結果隨時間變化的曲線圖。
德國Narda EHP-50F 低頻電磁輻射分析儀 產品特點：
精確測量電場和磁場強度
頻率范圍 1 Hz – 400 kHz，高動態范圍
FFT 分析支持三軸全向的選頻測量和寬頻測量
符合 ICNIRP 2010, ICNIRP 1998 和EMF Directive 2013/35/EU 標準的計權峰值測量模式
時域測量方式可準確獲取信號的頻率構成
光纖接口遠控，測量結果不受外界干擾
內置數據記錄器，支持長達 24 小時的長時間自動測量
控制和顯示可使用 PC 或 NBM-550 寬頻測量儀
德國Narda EHP-50F 低頻電磁輻射分析儀 產品應用：
在我們生活的環境中有很多低頻場強存在，只要有電能產生、傳輸、使用的地方都會產生低頻電場，例如家里、工作場所、醫療設備等，甚至室外的高壓傳輸線也會產生電場。哪里有高電流哪里就有磁場，哪里有高電壓哪里就有電場。而完全避免電場的影響幾乎是不可能的，重要的是要了解它們對我們的影響并且通過一定的手段減小電場的影響。
低頻場強多發領域：

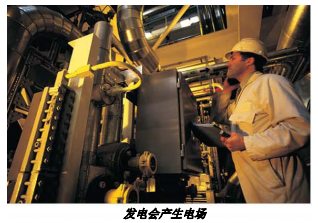

供電站與變壓器
高壓線
電動裝置及鐵路
焊接、回火及熔煉工業設備
鍍鋅設備及氯化生產
醫療設備，MRT

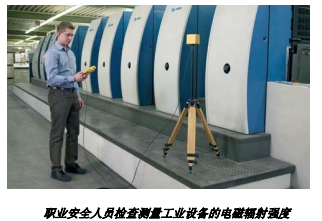

固定限值保護
針對工人暴露于物理因素 (電磁場) 下而導致的風險，歐盟制定了相應的標準“EMF Directive 2013/35/EU”，其中規定了歐盟的每個公司都必須對所有工作場所的場強暴露進行風險評估。 此外，規定了強制性的最低場強限值，并要求最遲于 2016 年中期達到要求。
國際標準化組織如 WHO、 ICNIRP、 IEC、 IEEE、 CENELEC 以及各個國家的有關部門多年來一直致力于建立輻射保護機制，規定并不斷更新限值, 同時針對不同的產品也制定了相應的標準。高頻和低頻場強的短期影響是毋庸置疑的，世界上所有的公共場所和職業環境都規定了相應的場強限值，然而僅僅規定限值本身是無法可靠保護人們安全的，必須使用經過校準的測量儀表進行測試驗證。
德國Narda EHP-50F 低頻電磁輻射分析儀 控制：

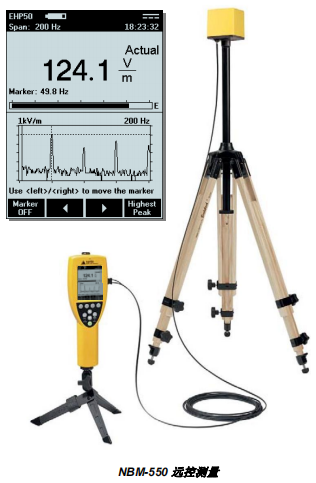

NBM-550 控制測量
EHP-50F 所有的測量功能都可以通過 NBM-550 遠程連接控制實現，EHP 與 NBM-550 采用光纖（POF 雙工）方式進行連接，NBM 用于顯示 EHP 傳輸?shù)臏y量結果。對于比較惡劣的環境和強日光環境，NBM 相較于 PC 遠控更有優勢。測量數據保存在 NBM 中，并可利用 NBM-TS PC 軟件進行評估和管理。除了測量低頻場強，這種解決方案對于需要測量射頻場強的用戶來說也是一種理想的選擇。
單機工作模式
長時間測量的理想工作模式，支持長達 24 小時的自動測量和結果記錄，不需要額外的電源供電。使用軟件進行預先配置，可以測量寬頻帶或頻譜（E 或 H）中出現的最大場強值。采用這種方式，每分鐘會有兩個測量值自動保存到數據記錄器中，便于后期讀出和評估。

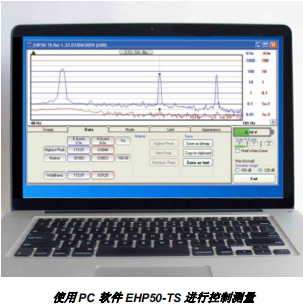

PC 控制測量
通過光纖連接可以使用基于 Windows 的 PC 軟件 EHP50-TS 控制EHP-50F 進行操作測量，這種模式是實驗室測量和詳細展示結果頻譜的理想選擇。與 NBM 控制測量方式相比，EHP50-TS 軟件還提供了其他的測量特性，例如：
三維頻譜圖/瀑布圖顯示
各向同性頻譜和 X, Y, Z 軸單獨顯示
電場和磁場同時測量
電信號測量（通過輔助輸入接口）

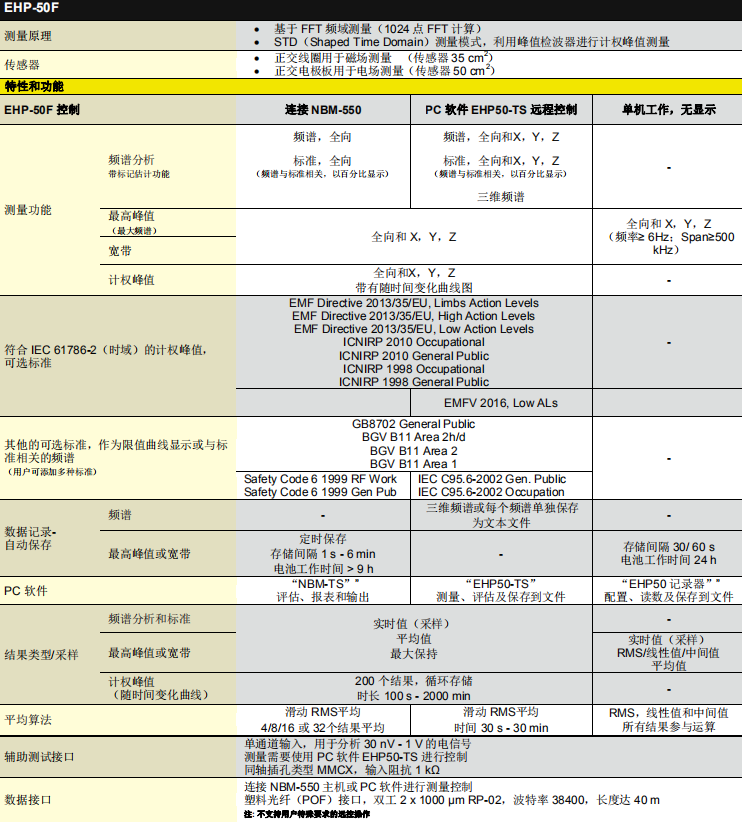

德國Narda EHP-50F 低頻電磁輻射分析儀 相關參數：
a) 不適用于獨立工作模式
b) 除非另作說明，這些參數對應環境溫度為 23 °C 且相對濕度為 50 %
c) 標稱值。取決于頻率的高場強范圍限制可參考下圖。
d) 不確定度包含連續波（CW）的平坦度、線性度和各向同性偏差以及 95%的置信水平
e) 3Hz 以下和 300kHz 以上的不確定度增加到±0.85dB（未考慮限帶濾波器）

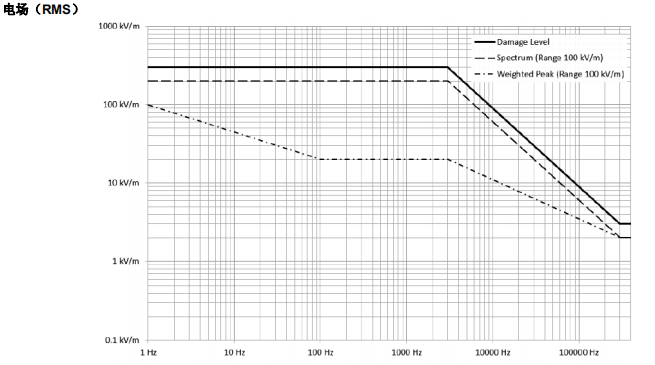

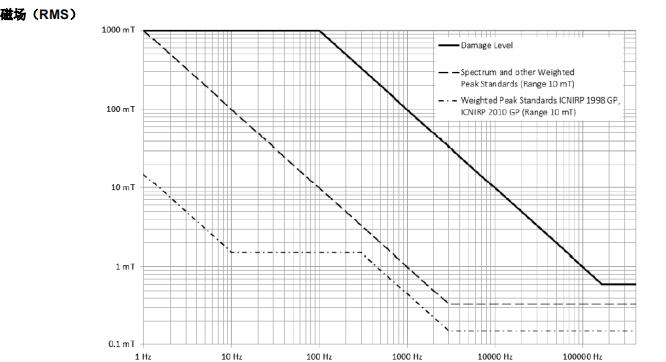

高場強測量范圍曲線
 |
|
