TeKtronix泰克DMM4000系列測量/大存儲/詳分析萬用表產品介紹：
產品型號：DMM4000
產品品牌：TeKtronix泰克
產品類別：萬用表
產品備注：測量/大存儲/詳分析萬用表

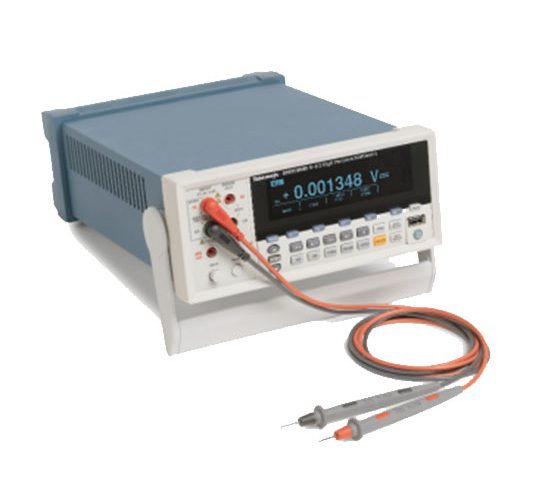

美國泰克 DMM4000系列臺式萬用表
泰克DMM4050和DMM4040萬用表提供了6.5位分辨率，可以以0.0024%的基本V DC準確度測量電壓、電阻和電流。頻率、周期、電容和溫度集成測量功能意味著您可以使用一臺儀器進行多種測量。您還可以監測和記錄測量指標在測量期間的變化或環境范圍，查看統計值，了解電路性能如何變化。
泰克DMM4050和DMM4040萬用表提供了6.5位分辨率，可以以0.0024%的基本V DC準確度測量電壓、電阻和電流。頻率、周期、電容和溫度集成測量功能意味著您可以使用一臺儀器進行多種測量。您還可以監測和記錄測量指標在測量期間的變化或環境范圍，查看統計值，了解電路性能如何變化。此外，專用前面板按鈕可以快速進入常用功能和參數，縮短設置時間。DMM4050/4040萬用表為您最苛刻的測量提供了多功能工具和所需的準確度。
TeKtronix泰克DMM4000系列測量/大存儲/詳分析萬用表產品特點：
DMM4000系列臺式萬用表??主要特點和優點
主要性能指標
提供的功能和特點
DMM4020 型 ：
* 5.5位分辨率
* 高達0.015%的基本VDC準確度(1年)
* 真實有效的數值交流
* 測量頻率范圍 ：20Hz-1MHz
* 六個設置按鈕
* 極限比較模式，指明測試通過/失敗
DMM4040/4050型:
* 6.5位分辨率
* 高達0.0024%的基本VDC準確度(4050，1年)
* 真實有效的數值
* 頻率、周期集成測量
* 電容和溫度集成測量(型號4050)
* Trendplot?無紙化記錄器模式、直方圖模式、 統計模式
* USB主機前面板端口
DMM4000系列臺式萬用表?? 產品功能
多功能精密測量工具
隨著嵌入式系統中的電路日益完善、需要的容限日益緊張，您必須以非常高的準確度測量不同的參數，驗證設計。泰克DMM4050和DMM4040 6.5位臺式萬用表把多種不同的功能和分析能力融合到一臺儀器中，并提供了杰出的準確度和性能。
泰克DMM4050和DMM4040萬用表的基本VDC準確度高達0.0024%，分辨率100 pA和10 μΩ，可以完成典型的萬用表測量，保證為當前苛刻的設計提供所需的性能。您還可以使用DMM4050/4040測量頻率和周期，執行通斷測試和二極管測試。如果您需要更高的靈活性，DMM4050還提供了溫度測量功能和電容測量功能。您可以用一臺多功能儀器代替溫度計、電容表、計數器、通斷測試儀和傳統DMM，節約工作臺空間和成本。
使用圖形顯示模式分析被測設備
通過DMM4050/4040獨特的雙顯示器，您可以使用一組測試表筆，測量同一信號的兩個不同參數。為揭示漂移、間歇性瞬態信號和穩定性等信號質量問題，您可以使用DMM4050/4040的圖形顯示模式，作為實時趨勢圖或直方圖查看數據，也可以使用測量統計功能，跟蹤信號參數怎樣隨時間變化。
TrendPlot?無紙化記錄器模式

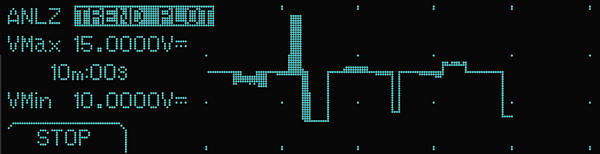

TrendPlot顯示畫面
根據測試要求，您的信號參數可能會在不同時間變化。通過在幾分鐘、幾小時或幾天內進行多項測量，您可以量化這些變化。有了TrendPlotTM，您可以繪制測得值在測量期間的趨勢圖，從短時間跨度直到延長的時間周期。TrendPlot可以用于DC電壓、DC電流、頻率、電阻和溫度等指標。AC電壓和電流可以繪制為RMS指標圖。
測量統計
最小值/最大值/平均值/標準偏差統計報告范例
通過集成統計處理功能，您只需按一個按鈕，就可以計算指標的平均值和標準偏差，追蹤測得的最小值和最大值。可以統計DC電壓、AC電壓、以dB表示的AC電壓、DC電流、AC電流、電阻、電容、頻率、周期和溫度指標。
直方圖
直方圖顯示畫面
T為以圖形方式查看一套指標的平均值和標準偏差，您可以使用直方圖功能，查看測量結果的分布情況。
專業設計，讓您的工作更輕松
DMM4050/4040萬用表采用專業設計，使用簡便，提供了您預計泰克提供的熟悉操作。
操作直觀
專用前面板按鈕可以快速進入常用的功能和參數，縮短儀器設置時間。您不必再搜索軟件菜單，查找所需的功能。
輕松存儲數據、連接PC
前面板USB端口可以輕松把測量數據和儀器設置存儲到存儲設備上，您可以使用后面板上的LAN、RS-232或GPIB端口，連接PC。DMM4050/4040標配一條USB到RS-232接口適配器電纜，可以輕松連接PC的USB端口。
簡單準確的4線測量
2×4歐姆功能已獲得分離端子插座允許只使用兩條引線、而不是四條引線，執行4線測量。泰克提供了專用測試線附件，可以建立連接。您可以獲得杰出的分辨率和準確度，而且使用一對引線非常方便。
連通工作臺，實現智能調試

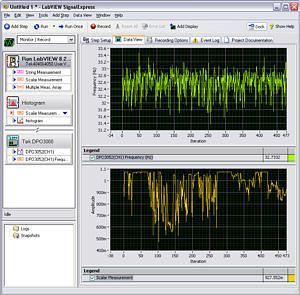

Signal Express從泰克DMM4050和DPO3052中采集數據
使用Signal Express把DMM4050數據導入到Excel中
通過專用的泰克版National Instrument LabVIEW Signal ExpressTM軟件，您可以輕松捕獲、保存和分析萬用表的測量結果。每臺DMM4050和DMM4040萬用表都免費提供限定版SignalExpress，可以完成基本儀器控制、數據記錄和分析工作。選配的專業版軟件則提供了200多種內置功能，可以進一步實現信號處理、高級分析、掃描、極限測試和用戶自定義步進功能。
SignalExpress支持多種泰克儀器*1，可以連接整個測試臺，然后可以從一個直觀的軟件界面中，訪問每臺儀器標配的多功能工具。您可以自動完成要求多臺儀器完成的復雜測量，在更長的時間內記錄數據，對來自多臺儀器的數據實現時間相關，簡便地捕獲和分析測量結果，這一切都從PC上完成。只有泰克提供了由多臺智能儀器組成的連通測試臺，簡化和加快了復雜設計的調試工作。
您可以依賴的性能
除業內的服務和支持外，每臺DMM4050和DMM4040萬用表都標配三年保修服務。
*1NI LabVIEW Signal Express支持下述泰克儀器：MSO/DPO4000/3000/2000系列示波器, TDS3000C/2000B/1000B系列示波器, AFG3000系列任意波形/函數發生器, DMM4050/4040/4020系列數字萬用表。
美國泰克 DMM4000系列臺式萬用表?? 主要技術參數
| 詳細規格 | DMM4020 | DMM4040 | DMM4050 |
| 分辨率 | 5.5位 | 6.5位 | 6.5位 |
| 基本VDC準確度： | 0.0150% | 0.0035% | 0.0024% |
| 輸入 | 2×4歐姆4線測量技術 | ||
| 前面板 | 正面和背面 | ||
| 直流電壓輸入范圍 | 200mV～1000V | 100mV～1000V | |
| 最大輸入電壓 | 1000V | 1000V | |
| 最大分辨率 | 1μV | 100nV | |
| 交流電壓輸入范圍 | 200mV～750V | 100mV～1000V | |
| 最大輸入電壓 | 750V rms | 1000V rms | |
| 最大分辨率 | 1μV | 100nV | |
| 輸入范圍電阻 | 200Ω～100MΩ | 10Ω～1.0GΩ | |
| 最大分辨率 | 0.001Ω | 10μΩ | |
| 直流電流輸入范圍 | 200μA～10A | 100μA～10A | |
| 最大分辨率 | 1nA | 100pA | |
| 交流電流輸入范圍 | 20mA～10A | 100μA～10A | |
| 最大分辨率 | 0.1μA | 100pA | |
| 測量項目 | 交流電壓，直流電壓，直流電流，交流電流，電阻，連續性，二極管，頻率 | ||
| 擴展的測量 | – | 周期 | 周期，電容，溫度 |
| 數學函數 | Null、dBM、dB、Min、Max | Null、dBM、dB、Min、Max、Avg、Std? ?Dev.、mX+B | |
| 分析能力 | 上限比較 | 界限比較，趨勢圖，柱狀圖，統計 | |
| 顯示 | 雙（號） | 雙（數字/圖） | |
| 外部存儲 | – | USB | |
| 控制端口 | 后面板RS-232快速連接PC（標配一條USB到RS-232接口適配器電纜） | 后面板RS-232、LAN?? ?和GPIB，快速連接PC（標配一條USB到
RS-232接口適配器電纜） |
|
| 最大外部測量速度 | 100 | 995 | |
| 附帶軟件 | NI LabVIEW SignalExpress? Tektronix Edition
軟件（基礎版） |
||
環境
| 特點 | 說明 |
| 溫度 | |
| ? ?工作時 | 0?°C – 55?°C |
| ? ?貯存時 | -40?°C – 70?°C |
| ? ?預熱 | 預熱一小時可達到全部準確度指標 |
| 相對濕度(無冷凝) | |
| ? ?工作時 | <90% (0?°C – 28?°C)
<80% (28?°C – 40?°C) <50% (40?°C – 55?°C) |
| ? ?貯存時 | <95% (-40?°C – 70?°C) |
